不一样的中排座椅改旋转转盘作业



换车之初就一直有想法,想把中后排座椅改成纯平并将中排独立座椅加旋转转盘,一直懒与动手,前段时间看了车友  “南宫游侠” 作业帖,终于激发了我蠢蠢欲动心,果断入坑,开始折腾。这是我第一次发作业贴,是是应该鼓励?版主随意!

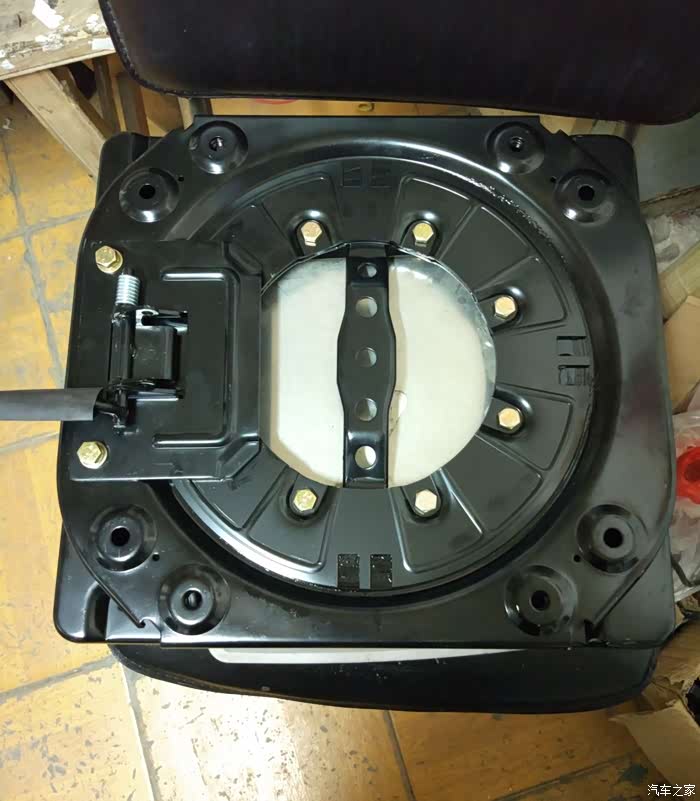

这就是今天作业贴主角--TB购入通用改装旋转转盘,RMB155元一只

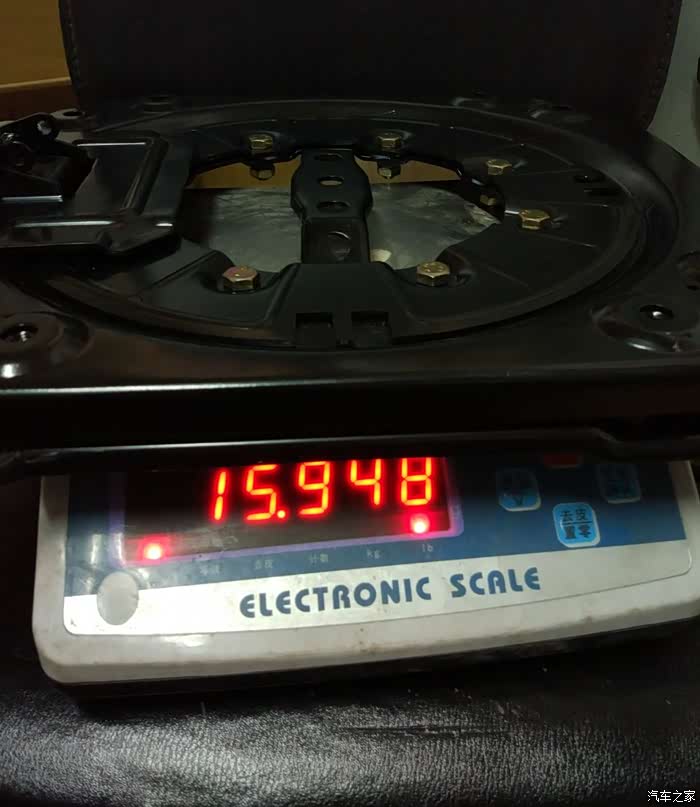

称称了一,单只重量16公斤,改两个座椅就相当于每天托32公斤货物,因为本人肥胖体质一个人开车竟相当于坐了2个65公斤成年人,这样是是暴露了我体重了?

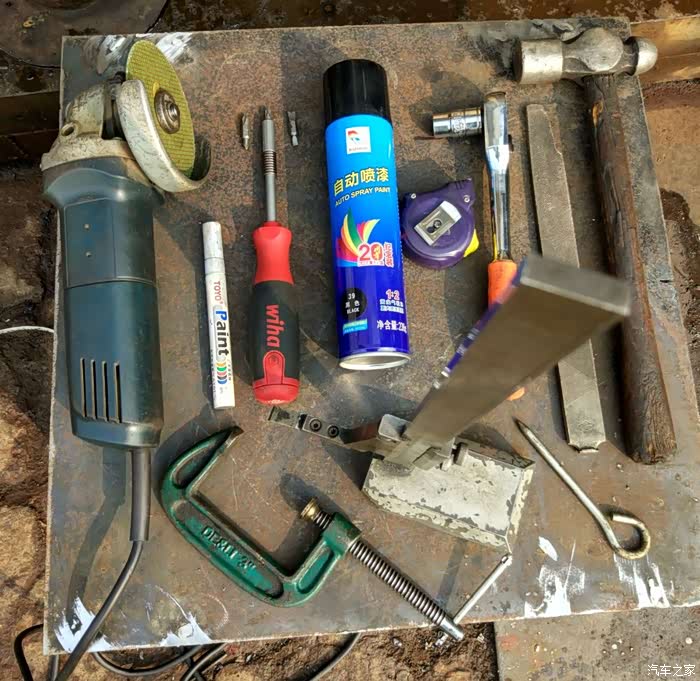

这是作业中用到工具,摆了,漏拍了角磨机,当然还有电焊机这个大家伙也没有出镜

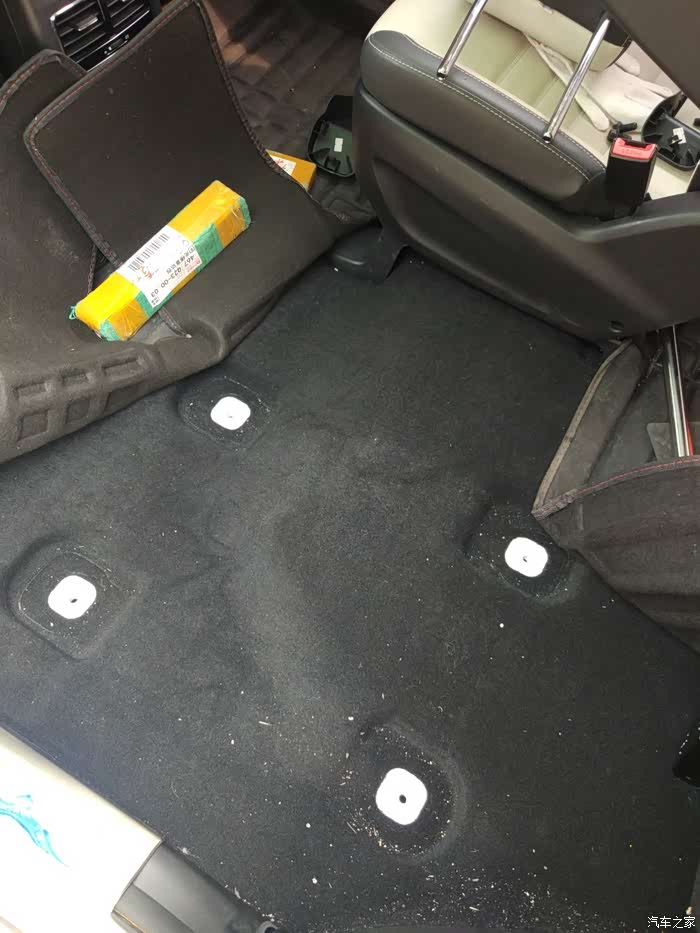

座椅底脚塑料护壳,用13mm套筒扳手拧掉4颗固定螺丝后拆座椅,照片出来,板有一定坡度

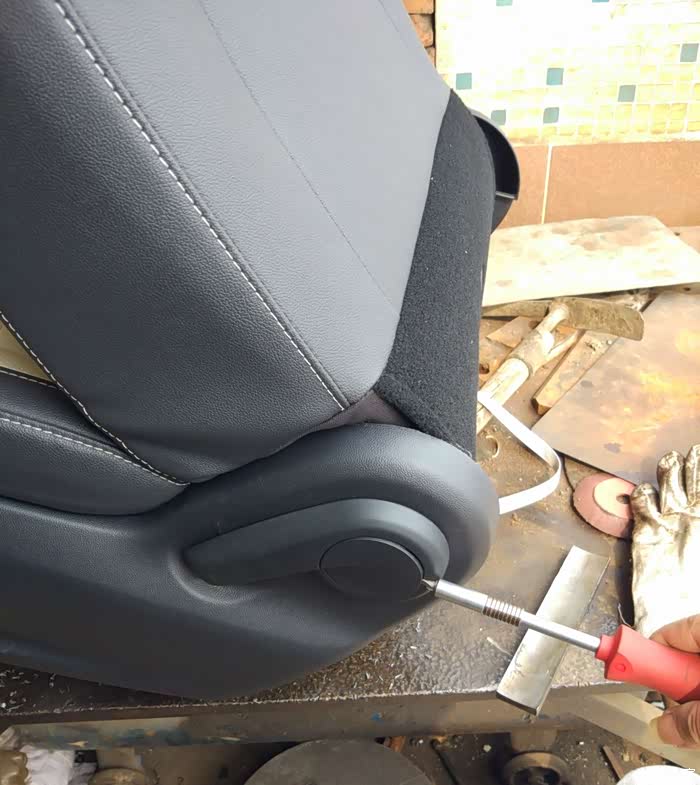

车内空间太,座椅搬到外面慢慢折腾,用一字螺丝刀撬开调角器手柄盖子,米家生态链产品26合一万能螺丝批

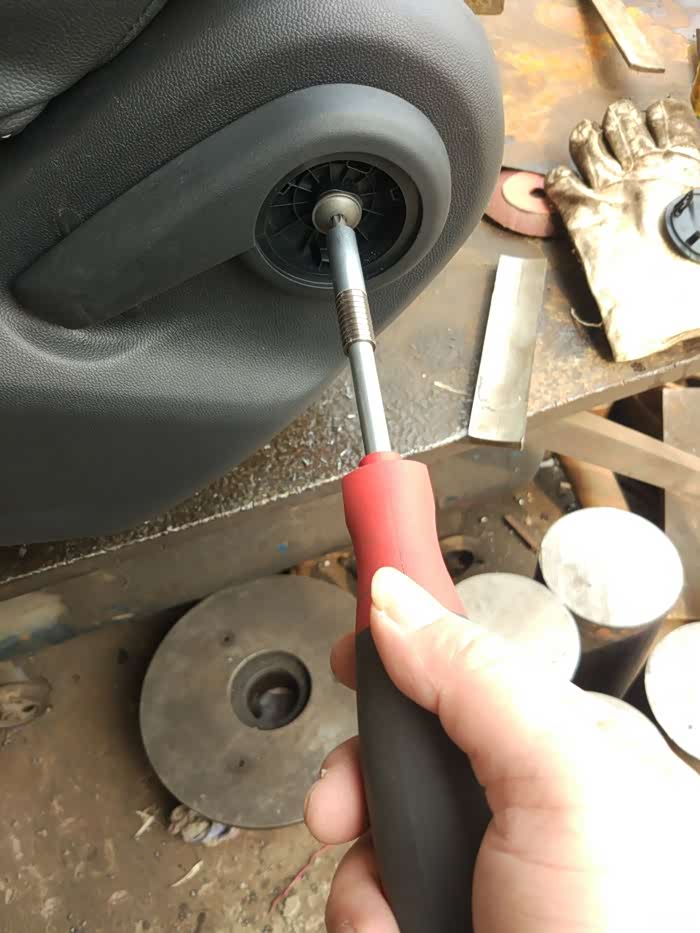

T27螺丝批拧手柄固定螺丝,这边护壳有3粒螺丝,另一边塑料护壳只有1粒螺丝

两边塑料护壳,一共4粒固定螺丝,拆时候注意手柄一边有一个卡扣要用一字批撬开后,把护壳向提,座椅搬出车外再拆就是方便

拆完护壳后座椅样子,拆护壳时候最好将座椅翻过来能看清楚护壳固定细节,方便拆解

用电焊将座椅底脚固定在500×500mm铁板,每个底脚焊两点焊牢固,这样做好处就是后续需要去核对位置,能位置准确将座椅装回车内。

继续用13mm套筒扳手拧掉座椅与滑轨固定8颗螺母,拆座椅半部分就是图中样子。接来分离滑轨4个底脚

滑轨与底脚固定是铆钉结构,用装好8.5mm麻花钻头手提钻在铆钉中心钻孔,如果你钻孔足够精准话铆钉可以自动脱落,要想钻得准话,用冲子定好中心点后先用钻头打个孔再用大钻头套打

我是直接用大钻头打,改2个座椅一共钻了16个孔,居然只有两个铆钉打准了,让铆钉直接掉了,所以大多数情况是有偏差,这也要紧,自己用旧锉刀做一把凿子,用凿子凿几吧,也容易就弄来了

这是拆掉滑轨后只剩底脚样子,因为定位在铁板了,用担心底脚位置变动了

因为转盘厚度在4.5cm样子,如果正常叠加连接话,会将座椅抬高多,乘坐人在头顶空间会有压迫感,为了尽量减座椅抬高高度,决定对底脚进行切割,将转盘直接焊在底脚。在一般情况即使你车开烂了转盘也一定会,所以用担心拆除问题。那就准备划线切割吧

高度划线尺场了,前面两个底脚降低3cm,后面两个底脚降低2.5cm,后面能再降低,因为板有坡度,焊好转盘就该压在而导致底脚与安装孔位腾空了

按划线尺寸切割好底脚后样子,再一次证明了用铁板临时定位好处,既方便划线尺划线也用担心底脚安装角度,直接水平切割

转盘要直接焊在切割后底脚,因为转盘加固冲压工艺四周有一定翻边,所以要在底脚位置开一个槽使转盘与底脚完全贴合,这样既会变高也焊接牢固,顺便提一外露底脚边角部分要做圆角处理。这里缺一张焊好转盘照片介绍,固定好转盘就可以把底脚与铁板分离开然后进行加固焊接了

焊好转盘后将座椅半部分装好滑轨放在转盘确定位置,由于转盘是通用改装件,孔位对需要焊接连接板,无形中又要再次抬高座椅高度,加冲压件孔位凸起高度高,所以决定将凸起孔位做部分切割,形成一个台阶,让滑轨直接卡在台阶处直接焊接。这是切割好了滑轨焊接位置样子

用自喷漆做漆面覆盖,喷好漆了,自喷漆要买好点,快干!喷漆时量多次覆盖,以免挂漆

将座椅放到转盘,位置正好卡住,也消除了连接间隙,滑轨里外都点两点电焊定位,定好位后再次拆座椅半部,以免焊接时火花溅座椅皮,也方便焊接

加固焊接滑轨与转盘位置要选好,万一滑轨了需要换,方便切割片铲除焊缝(也许你车开了滑轨也),焊接时注意形变,当心座椅装去,所以我这里用了夹具

焊完后再次做喷漆处理,待干后将座椅装回紧固好螺母。外面空间大,易操作,直接在外面装好座椅两侧塑料护壳再装回车。只需要回到车里拧好4颗底脚螺丝即可。

向后旋转,可以想象一能搭建些什么样使用场景

向外旋转,这个我就想出有什么情况用得到了

旋转过后中排座椅与后排座椅之间最大距离为31cm,并没有想象中宽敞

想要纯平效果,实际中排座椅靠背与后排座椅座位高度正好平,但原车中排座椅座凳有落差并

后排座椅翻折过来后比中排靠背高了,形成了3个位置落差,要想做到纯平床车效果,中排位置应该要做架子了,要兼顾牢固,方便,便携这些因素,目前还没有好方案

最后总结:尽管座椅底脚作了切割,但是座椅总高度还是比原来高出来近3cm,如果直接装配话增加高度应该在6cm以。而且底脚做了切割后原来塑料护壳装了,也要切掉一截。总体感觉改装旋转座椅实用性强,如果非刚需推荐改装,毕竟每天拉32公斤铁板。油耗会增加是一定,至于具体数据无从测算。如果车友有好床车改装方案欢迎交流!
