发表于 2016-1-20 19:10:58

自行设计制造重载行李架-完成-图纸共享



前述:前段时间在做后备箱箱盒.承蒙诸位欣赏.
自制后备箱箱盒-完美-内附图纸 http://club.autohome.com.cn/bbs/thread-c-3637-48473192-1.html

趁着今天有空,先把行李架制作帖子初步整理.----2015/01/20

前段时间直比较忙,没完上图,今天抽出点时间来上图,不然话,对不起各位关注. -----2016/02/15

春节过年回老家,后备箱当床使,买东西需要放在车顶, 特是自制套,以分享...

============
1.成品欣赏
============

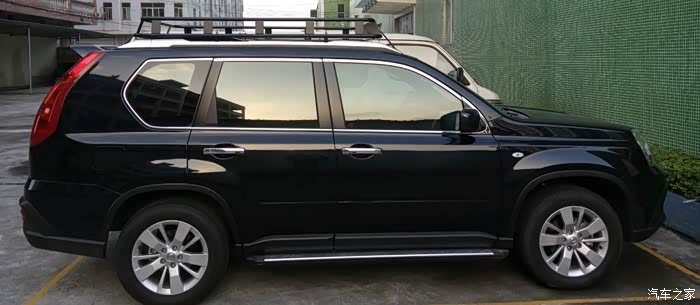

1.1顶视

1.2 前视

1.3

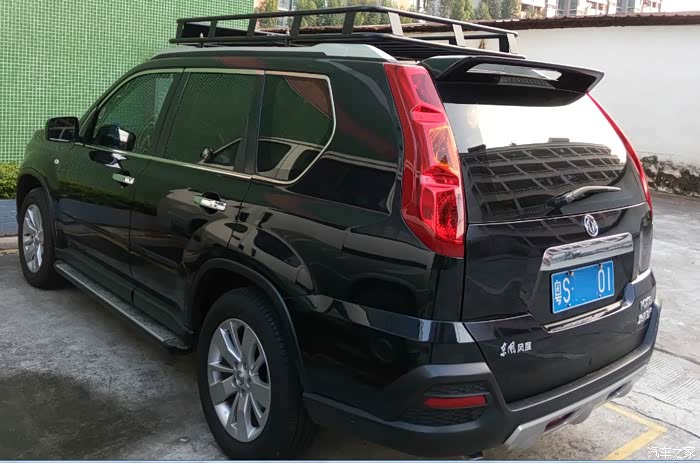

1.4 正后视

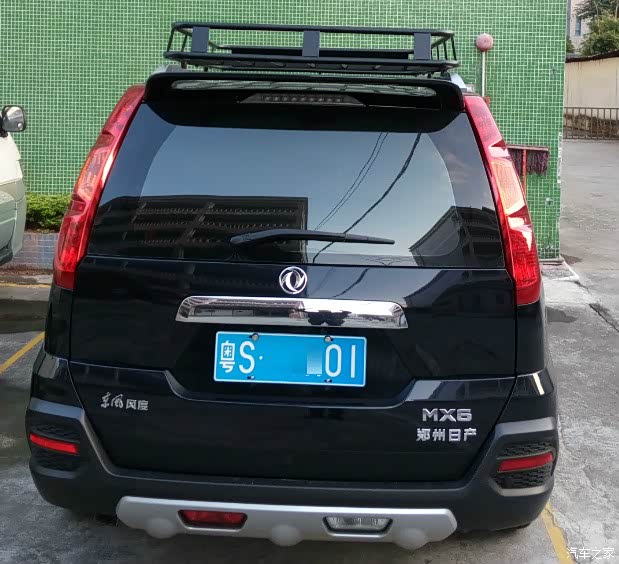

1.5 后视

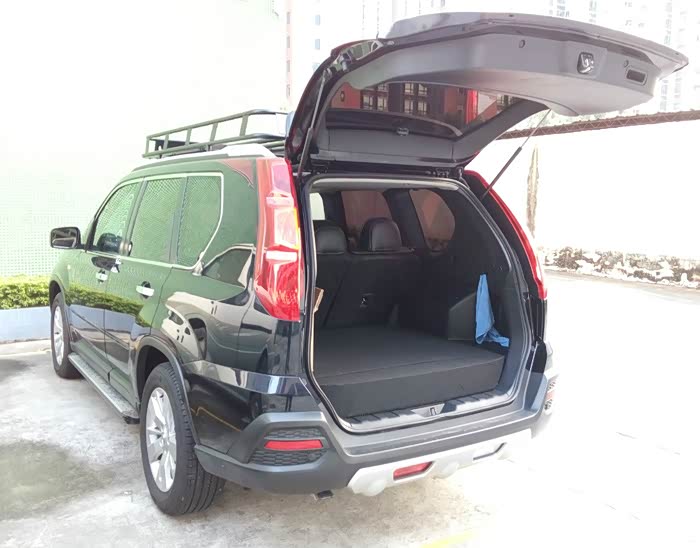

1.6 后门开启

1.7 移动栏全展开.
     另外用PVC贴纸打印几个字母,贴上去.

1.8 移动栏全收起

1.9 移动栏全展开,从车内往前看

1.10 移动栏全展开,从车内往后看

1.11 移动栏半展开,从车内往前看

1.12 移动栏全收起,从车内往前看


1.13 移动栏用螺丝固定

1.14 移动栏螺丝固定孔


============
2.设计图纸
============

2.1 总装图

2.1 移动架全开

2.3移动架开

2.4 移动架全收起

2.4 支撑脚

2.5 移动架固定,支撑横板上有螺丝孔,用螺丝固定

2.6 底框

2.7 顶框

2.8 固定栏

2.9 移动栏

2.10 移动栏二

2.11 连接板

2.12 挡风扰流板

2.13  支撑横板


============
3. 架子制作
============

3.1 框架焊接

3.2 框架焊接
.
.

4. 外观喷粉黑色



4.1 外观为黑色喷粉烘烤

4.2 内为不锈钢,外为喷粉,绝对不会出现后锈问题

============
5. 安装
============



5.1 支座

5.2 盖子开孔,个尺寸都

5.3 安装流程:
     a.先将个支座及螺杆预固定
     b.再将行李架抬上,套入到个立柱螺杆,调整固定支座位置并固定支座孔丝
     c.取行李架,套入个塑料开好孔盖子
     d.再次将行李架抬上,套入到个立柱螺杆,紧固螺丝,安装

============
6. 总结
============

6.1 重量:约为20kg
6.2 风噪:速度90km/h以内,在车内去感知风噪,没有太多感觉. 高速公路跑120km/h,风噪较明显
6.3 油耗:速度90km/h以内,没明显增加,高速公路跑90~120km/h有增加0.5~1.0 L/100km,对此没有准确计算,完全是个人感觉概.
6.4 载货量: 1.0X1.6=1.6平方米,足够用,本次途载8箱白酒只用3/2空间.
6.5 移动栏可以收缩,不用时或货时,收进去,开窗上方无遮档.
.......



[ 本帖最后由 lisunsuna 于 2016-02-20 13:14:46 编辑 ]
