小七不拆杠更换近光LED灯泡操作方法



   小在我身边已经有两年时间,一直都驾驶的比较心应手!对于小的灯光来说,远光灯还比较满意的(照射距离远、照射范围广、看到的清楚),但近光灯来说就有点那么理想,虽然海马厂家还良心的用“飞利浦”的55W的亮灯泡,但个人总感觉那么理想,所以一直在寻求改变。我们群里的有些车友花费2000+去改的透镜什么的海拉,个人觉代价太大,无法承受。改疝气灯的话,因为以前的小金刚就被我改装来远近光都疝气灯,经常照射的对面来车停的给我示意切换灯光……造成心里阴影,另外启动还有个延时,所以怎么都打算去换疝气灯组。近两年出现的led灯个人还感觉错(寿命长,亮度),可一直价格都感觉比较,再加看到实物比原车的H7卤素灯泡要长一截,担心从后面直接装(大家都知道,小的近光灯组后面的空间太狭窄,又想从前面拆杠安装,太麻烦),所以一直都没下手,只在网购买几只亮的飞利浦H7卤素灯泡换

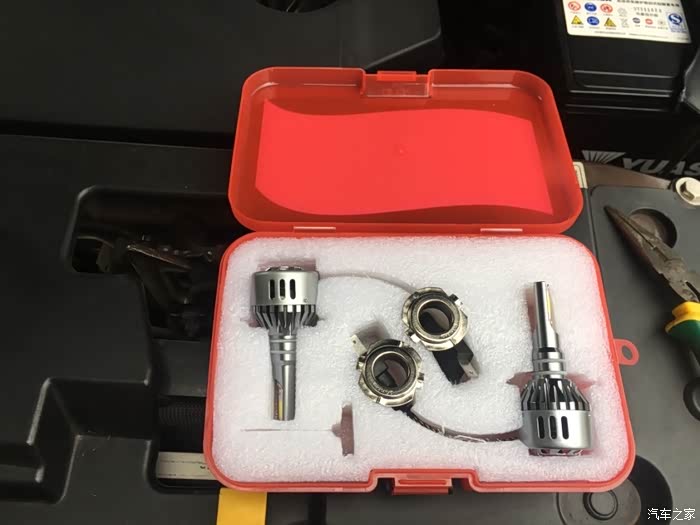

  某商城购入的LED灯组,做工精致,我购买的2800流明的,80几元钱,还有一款3200流明的,要贵10多元

  前久双十一的时候看到网某商城的几款LED灯搞减半活动,看一下这款LED灯的外形尺寸,比较一下原装卤素灯泡的尺寸,再加自己以前自己换小近光灯泡的经验,感觉想想办法,应该能够可以从后面直接装配…….最关键的一对灯泡的价格才80几元钱,就这样抱试试看的想法订购一套回来,呵呵呵!在经过我的奇思妙想之下成功的实现拆前杠直接从后面装配的想法,下面我就把我的一点小经验给大家分享一下,希望车友们多提宝贵意见

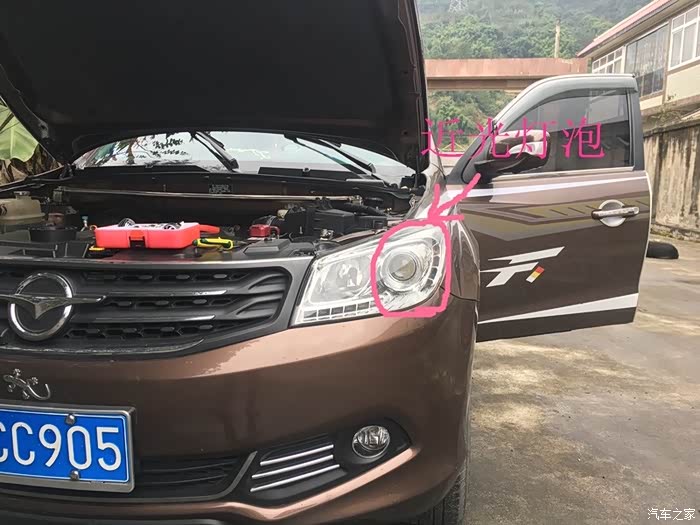

  首先打开小的引擎盖,准备进行LED灯组的换,小车头靠外面带透镜的近光灯泡哦

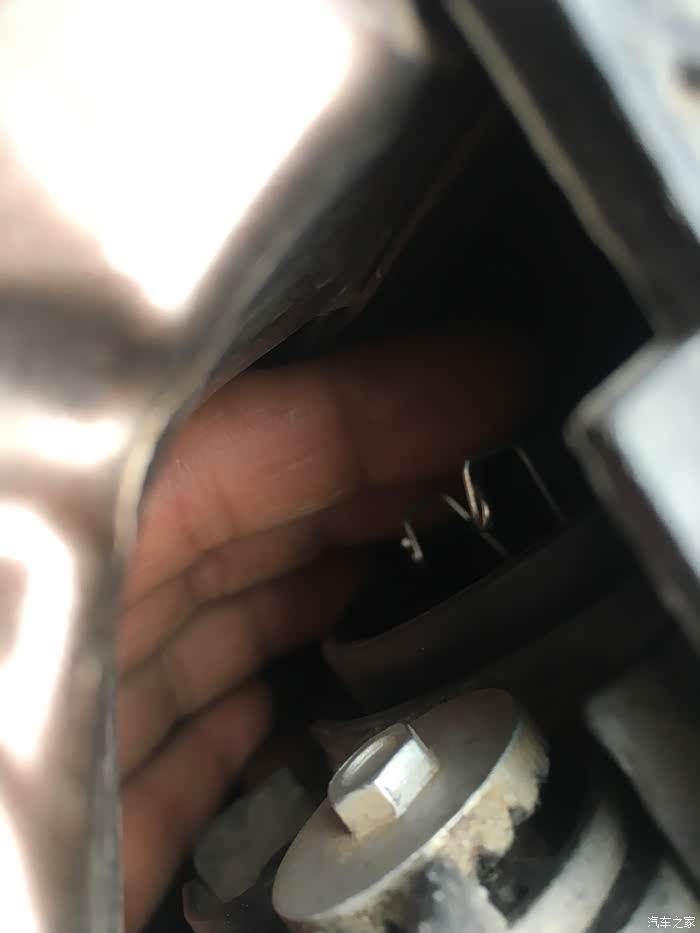

  把防水盖揭开以后,伸手指进去把固定灯泡座的卡子脱开(我以前的帖子有详细的介绍,这里就多说),接把原装的卤素灯泡取出来

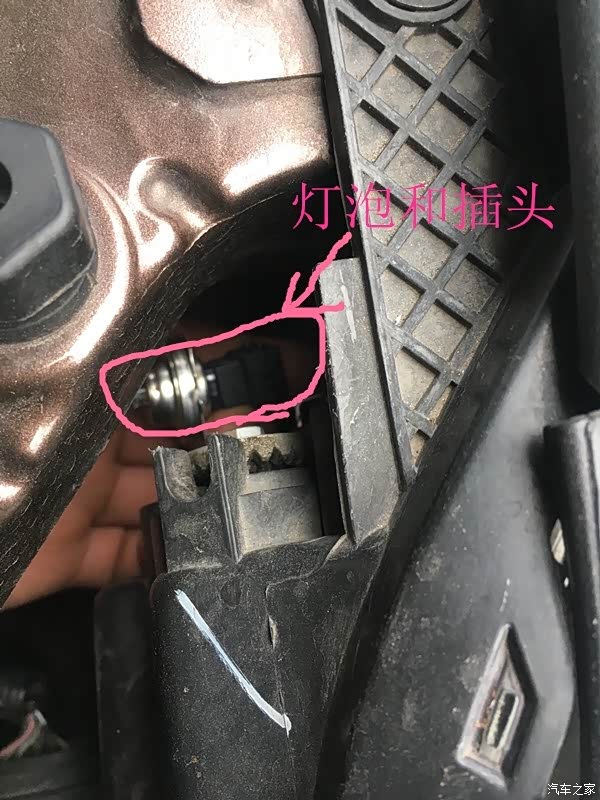

  接把灯泡插头一起拿出来,并用工具夹住插头把灯泡取出来

原车原配的卤素灯泡

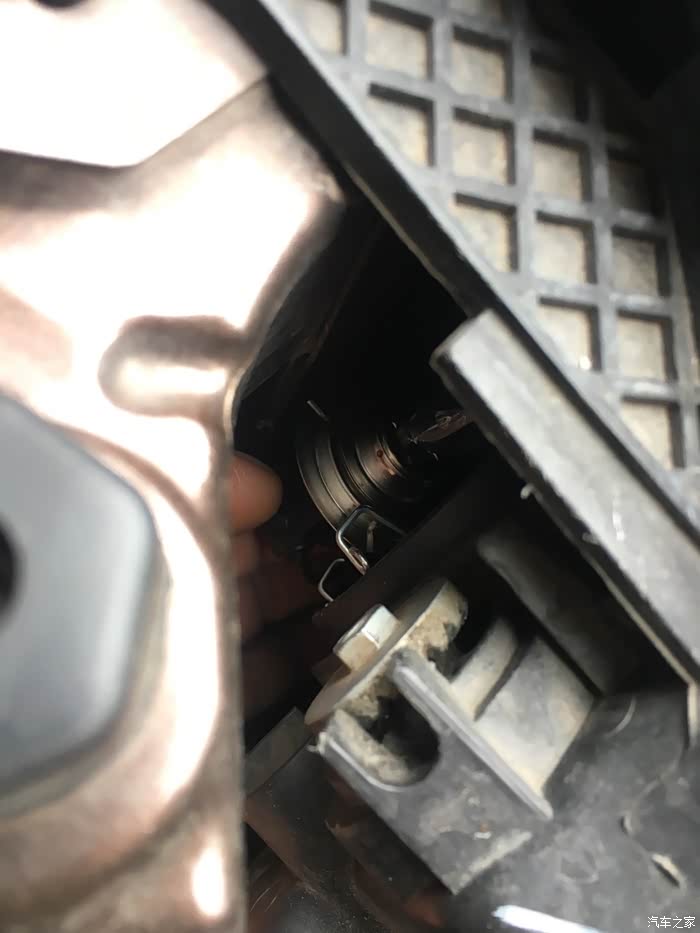

  原车的卤素灯泡取出来以后,我们就要开始安装LED灯泡,先把LED灯泡组里面的灯泡座(左边这个金属圆环)安装在小的近光灯灯座,右图LED灯泡座卤素灯灯泡座比较。装配的时候像图1一样,用手指套住圆环的中心,放到灯座的中心(注意,圆环的凸起处要对下方向),然后用手指试左右旋转一下圆环,要圆环平整,无法旋转,就死安装到位,在把灯座固定灯泡座的卡子卡就行(有些说必须要手小的才能够操作,大家看春哥像小手手吗)




  在装配前先试试LED灯泡好与否,把LED灯泡的插头(图1)原车的近光灯插座插接(图2),注意:LED灯分正负极的,要插反,灯泡会亮的

  LED灯泡试好后就把灯泡拔出插座,然后试调整角度看能能放到灯座里面去,大家从图片可以看到,灯泡后面的散热部分刚好被灯座后面的支撑铁皮防水盖的座子挡,怎么都放进去(我也试好几个地方,都无法进去),看来必须对这两个地方进行处理才行

  我们首先来处理灯座后面遮挡位置的支撑铁皮




  我想的办法用一把活动扳手(或者大的钢丝钳),夹住那块铁片向后拧,把遮挡灯泡位置的那一段拧来向后弯曲。注意:因为左边近光灯这个方位的位置比较狭小拥挤,可以考虑把电池拆下来处理

  大家可以看到,红线标注的这一段已经明显向后弯曲


  接来处理防水盖座这面遮挡的地方,我的方法用锋利的小刀,对后面铁片弯曲的地方割开两条口子,方便红线注明的这一段向后弯曲

  割两条口子后就可以用钳子把这一段向后轻轻掰开(最后把灯泡装好,再轻轻掰回去,盖防水盖就,没有一点影响的)


  接把LED灯泡的小头朝内慢慢的放入灯座里面,注意小头要对我们提前安装好的灯座(金属圆环)的中心插进去哦


  把电源线对下方插插头,把电源线整理好,盘到灯座里面盖防水盖就完工

两边都换好

  到夜晚的时候,把车开到一面比较光滑的墙壁前面,发动车辆打开近光,打开引擎盖,把近光灯后面防水盖打开,顺时针旋转LED灯泡,同时观察墙壁投射光线的变化,把小近光的切线调整到最佳(我们的小近光带透镜的哈)

  然后在把车开到远处调节灯光的低(用引擎舱近光灯组后面的调节螺丝调,清楚的可以参考我另外一篇关于灯光调节的帖子)



  附赠小的灯光调节(发动机舱)调节旋钮示意图




  LED近光路实拍图,感觉还行吧!必定价格就那么多,也要强求什么哈。只有点后悔应该购买3200流明的……..

  春哥今天又啰嗦的半天,写帖子的时候真怕写到够详细,车友们看的云里雾里的,我想这个方法应该还实用的,自己换,还到修理厂(可以给师傅说这样弄,我们群已经有车友参照此方法在修理厂换成功)都避免拆前杠的麻烦(以前有个车友拆前杠换LED灯,修理厂收120元工时费),重要的,以后再需要换近光灯泡的话就方便多


分享到:
20
  • chc春

  • 发信息

  • 精华:45帖
  • 帖子:82帖 | 981回
  • 注册:2015年11月30日
  • 来自:四川 雅安
  •
发表于 2017-11-25 15:00:54
自己沙发自己坐,舒服啊


发表于 2017-11-25 20:07:38
春哥66

发表于 2017-11-25 22:09:46
春哥出品必属精品!


  • wang790

  • 发信息

  • 精华:2帖
  • 帖子:119帖 | 1997回
  • 注册:2013年11月2日
  • 来自:陕西 西安
  •
发表于 2017-11-25 22:42:43
虽然没看懂,但先点个赞,动手能力超强!

  • chc春

  • 发信息

  • 精华:45帖
  • 帖子:82帖 | 981回
  • 注册:2015年11月30日
  • 来自:四川 雅安
  •
发表于 2017-11-26 16:34:29

wang790 2017/11/25 22:42:43 发表在 4楼

虽然没看懂,但先点个赞,动手能力超强!

没看懂?哪里懂?

发表于 2017-11-27 16:47:07
只换灯泡换透镜灯光改装都耍流氓!

发表于 2017-11-27 16:58:00
哇噻,楼主厉害啊!也记录详细

发表于 2017-11-27 17:16:27
原谅我没看完也评论看起头痛,但又还佩服这么厉害技术人!!!


  • chc春

  • 发信息

  • 精华:45帖
  • 帖子:82帖 | 981回
  • 注册:2015年11月30日
  • 来自:四川 雅安
  •
发表于 2017-11-27 20:36:38

加油加油加油123 2017/11/27 20:04:04 发表在 11楼

该楼已被删除!
没事,可以到修理厂,把方法告诉他们弄,这样避免花钱拆前杠灯组

  • chc春

  • 发信息

  • 精华:45帖
  • 帖子:82帖 | 981回
  • 注册:2015年11月30日
  • 来自:四川 雅安
  •
发表于 2017-11-27 20:37:54

桂客 2017/11/27 16:47:07 发表在 6楼

只换灯泡换透镜灯光改装都耍流氓!

我像你那么有钱就直接换……laopo

发表于 2017-11-27 20:54:19
楼主厉害,自己动手丰衣足食,哈哈哈,感谢楼主分享。


  • 梁子123tt

  • 发信息

  • 精华:0帖
  • 帖子:91帖 | 484回
  • 注册:2016年6月2日
  • 来自:重庆
发表于 2017-11-27 21:31:40
楼主专业知识扎实,动手能力也


  • yndt

  • 发信息

  • 精华:9帖
  • 帖子:27帖 | 2336回
  • 注册:2012年3月23日
  • 来自:四川 内江
  •
发表于 2017-11-28 08:14:53
心痒痒,有活动也搞对来试试。

  • hoki7do

  • 发信息

  • 精华:0帖
  • 帖子:2帖 | 124回
  • 注册:2016年4月25日
  • 来自:山东 潍坊
发表于 2017-11-28 09:28:20
自己动手丰衣足食,楼主也厉害次我也自己试试


发表于 2017-11-29 10:27:23
666依旧点赞
