自己动手升级多功能方向盘



    我觉得功能方向盘“功能”二字关键,毕竟方向盘上按键可以实实在在带来少方便,比如咱Polo方向盘左侧按键功能为:音量大/小,上/曲,静/开声音。:接/挂电话,上切/切组合仪表信息,切表1/表2,OK键,人机对话键,或许也叫魔音键(需要车机支持),这些功能都经常要用到旦换上动动大拇指切都可以化繁为简,加上原车方向盘塑料,而功能而且手感手缝方向盘没法比拟,所以换个方向盘就显得有必要啦。
    所以早在去年我已经为自己车子改了功能方向盘了,无奈改方向盘个繁琐过程,自己第次作业时候手比较生,加上BCM处空间狭窄,因而当时拍照就没拍,帖子自然没有发成,在心里还直遗憾,正这次要帮哥们改方向盘,所以这次能错过了,因为大家也知道我帖子向都详细,这次作业尽可能详细表述,因为边改边拍,拍请大家理解。

车型:14款舒适型

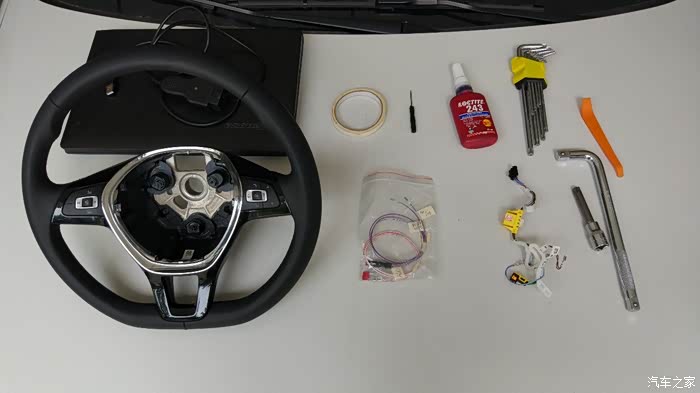

准备工具材料:
功能方向盘及配套气囊线,飞线套(T41飞BCM数据线,T41飞ACC电源线),内六角梅花螺丝刀套,弯杆+M12套筒,0.8 五星螺丝刀,塑料撬棍,螺丝紧固剂,笔记本+5053线。

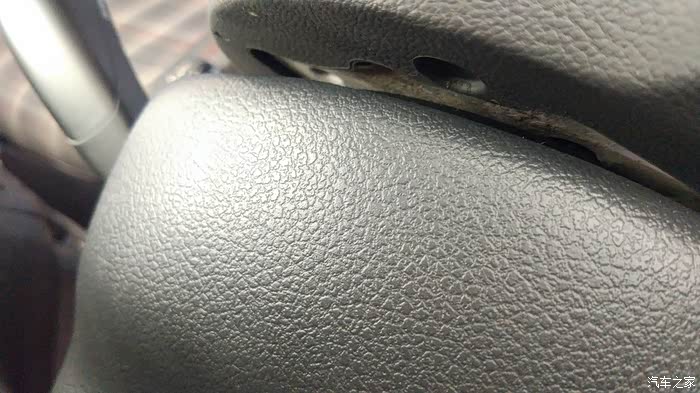

方向盘往左边打约90°在后面可以看到这个洞,用手能摸到

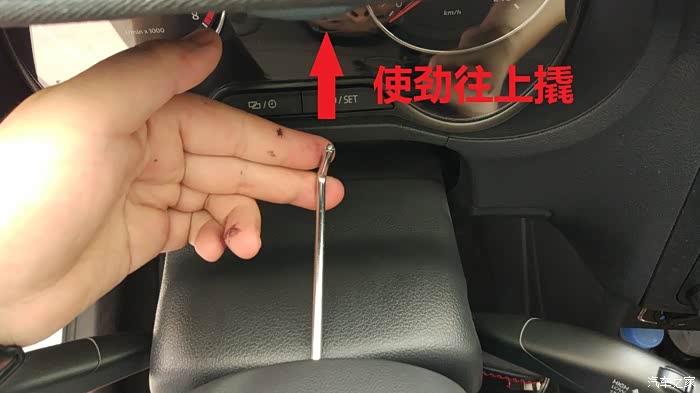

用内六角螺丝刀插进这个洞,到底后使劲向上撬动,撬动过程能感觉到弹性,需要力比较大,所以用担心,使出你力气就了,如果听到两声哒哒声,证明气囊固定卡扣已经松开了,然后把方向盘打上侧重复这个步骤。
PS:拆气囊个挺费工夫事情,需要慢慢摸索,当初第次拆时候半小时才来,现在拆只需要1分钟而已。另外这个洞如果第次插层膜。/手动滑稽

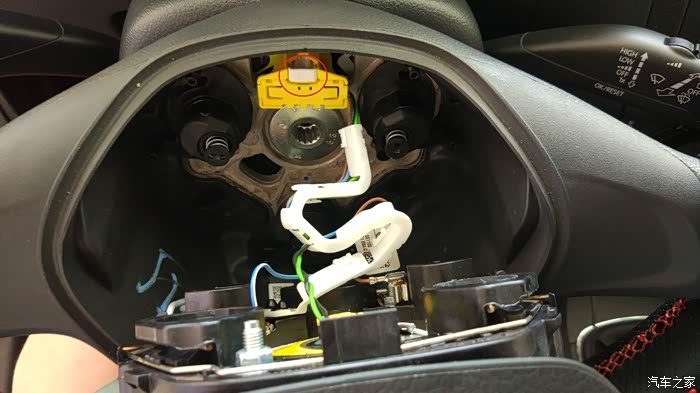

两边卡扣撬开后气囊就可以拿来了,在此之前记得将气囊线拔来,图中红圈处白色开关往外拔。

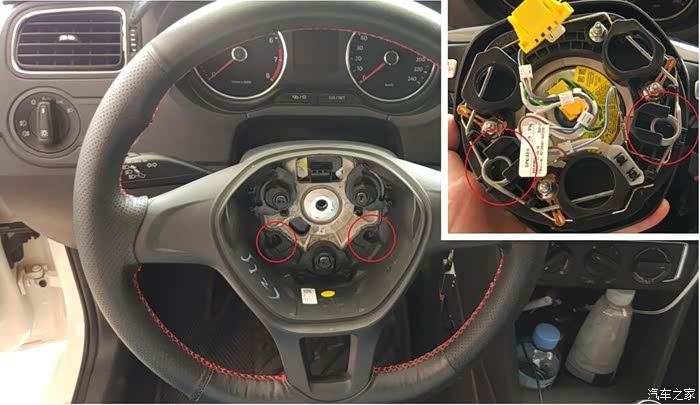

拆卸气囊后全貌,如果还没有搞明白如何拆气囊从哪里翘可以看看图中红圈处,这就刚才用内六角螺丝刀插进地方,通过这个洞来撬动气囊上两个卡扣。

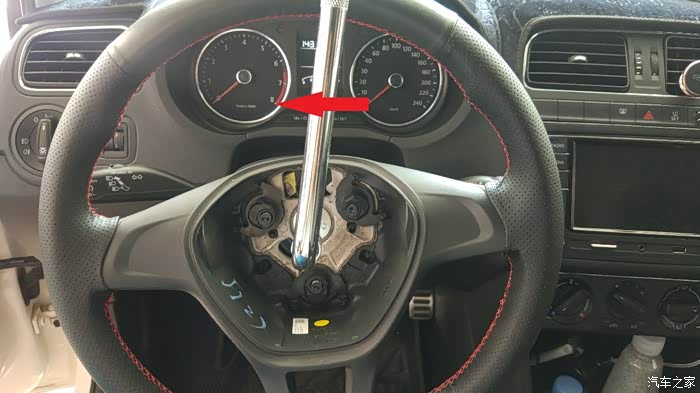

逆时针旋转卸方向盘固定螺丝,然后将方向盘拿

方向盘拿样子,务必使用胶布把游丝固定住,毕竟弄游丝童鞋在少数,这东西很容易损了很麻烦。

内六角螺丝刀松开手柄固定螺丝,松开就行,用完全卸
将T41插头上开关往上拔,这个个三级开关,总共可以说要拉3次,拔动开关时候插头自己会退出来。

T41插头拔样子,用撬棍插到插头插头外壳中间,撬开外壳

外壳拆后可以看到排线路,要在箭头位置分别插上通往BCM信号线通往ACC电源线。

T41背面样子,两条线端子在插进插头时候要确认端子方向,要插反了。

两条线插样子,紫白色去BCM,红白色去电源

将飞线从后面放去,这时候线就会在脚踏板那个位置了。然后将T41插头复原。

T41加线工作就完成了,将T41插头复原,把手柄固定螺丝上紧

在离合器踏板上方找到BCM白色插头,按圆圈处开关扣将黑色卡扣向上推到顶,这时候插头会从BCM弹出来,然后轻轻拨,白色插头就来了

圆圈处插头外壳卡子,只要用个尖锐东西撬动白色外壳让外壳于小黑点就可以轻松撬开,然后将外壳与插头分离
PS:两侧外壳都有这个小卡子

白色插头分离后样子,这个插头总共分两块,只需要左搓,两块插头就分开了。

分离后找到17号端子,每个端子方对应有数字,17号就在最左侧紫白色线,方然了,方字很小需要用手机拍照后放大看才行。

用0.8 五星螺丝刀把17号紫白色线退出,然后将退出来紫白线接入飞线上分二接头2号位,也就中间位置,然后将飞线白紫色线插入原车17号端子。完毕后将BCM白插头按相反顺序复原插到BCM上。
PS:这步看起来非常简单,但却这个作业里面最难最耗时间,因为空间实在太狭小,且双手无法自由伸展,而端子上小卡子实在太小,还要打着手电,难度谁弄谁知道,这步我足足花了快半小时,腰手非常非常累。

BCM加线工作完成,将BCM复原。

打开方向盘保险盒盖板。
PS:方向盘电源线有很种安装方式,本次作业用无损安装,也就在原车保险盒内找个空ACC电端口,加装端子盒保险丝取电,但有人童鞋喜欢直接拿线直接怼到ACC电上,当然这种方法很简单也很直接,如果你喜欢这么做,电源飞线这步可以直接省略了,当然了,我还觉得加装保险丝取电

舒适版车型还有很保险丝空位,所以我们可以在红圈处加装路来给方向盘供电,将保险盒两侧固定螺丝卸,这时候你会发现即使卸掉两颗螺丝保险盒也没办法推出去拿出来,原因后面脚部出风口挡住了,要想拿出保险盒得拆掉脚部出风口。
PS:红色取电线哥们儿行车记录仪取电,原车没有

来看保险盒后面,很清楚能看到脚部出风口,出风口只有颗固定螺丝,将其卸

将保险盒后面盖板卸,盖板上有两个扣子,用翘板撬开即可

撬开扣子后把盖子往推就可以将盖板卸

将这个固定端子东西挑出来

拔出来

将红白色电源飞线插到这个端子里面。
PS:如果找哪个端子可以用刚才那个退针用螺丝刀从端子正面插到背面,当你在背面看到螺丝刀就肯定螺丝刀那个端子错了了。

把保险丝装到刚才加端子那个位置。卖家给10A。将保险盒复位。

保险盒加线作业完成,将保险盒复位。

将新方向盘怼上,注意方向盘上记号车上花键上面记号对其,千万对其,对其方向会跑偏。

倒上243螺纹紧固剂,将方向盘固定。
PS:我手抖倒了,只要点点就行了

功能气囊线原车气囊线其实都,只功能方向盘插头,插在功能方向盘左侧插孔里。
PS:建议大家安装气囊线时候把气囊线上商标去除,然线压到商标会导致按喇叭会发卡,我就吃过次亏。

将原车气囊线拆替换功能方向盘气囊线后,将插头插上,检查插头都固定,安装无误后将气囊用力按去,就像按喇叭样,这时候气囊会跟方向盘固定,然后试试每个角度按喇叭会会发卡发涩情况,如果有肯定安装问题,需要拆来从新安。

方向盘安装结束,整个硬件部分就搞掂了,再用5053将功能方向盘功能开通即可,附步骤截图








至此方向盘安装就结束了,用时两个半小时,花费900以内,因为功能手感增加少所以还非常值得搞得,晚上时候小/大灯开,方向盘按键灯跟随其他按键灯起亮,逼格很

另附我自己车功能方向盘改后样子
