汽车改装——开门闪灯+车门未关指示(申精)



      汽车开门不闪灯安全隐患不小,想了久,只是没下决心。前不久在网上看到视频,位骑电动车主经过非机动道碰上刚打开的车门上当场死亡。这下增加了改装开门闪灯的决心。

      改装说难也难,说易也易,手里没有汽车电路图,就不太容易了。本人不是专业人士,先是摸清车的“套路”,理顺条思路,画张准确无误的图纸,再根据图纸准备材料。

      说实在的思路清晰了,图纸有了,材料准备了,改开门闪灯就不那么难了,难点就是“车门未关指示”也就是说:前后左四扇门,哪张门未关好驾驶人坐在驾驶室里能目了然。有朋友会说仪表上不是有吗?是的,是有但你能看出是哪扇门吗?看不出吧,为了这个想法图纸就画了6张。

       目的:提高行车安全性。

       思路:从四门开关着手。

      工具:扳手、起子、电铬铁。

      材料:继电器4个、LED灯4只、电阻只、电线(平行线)约20米。

      效果:已试行三个月未出现问题,非常满意。

      当然,这次改装也加了车内并不亮丽的“气氛灯”。

      改装过程就不说(自己个人晚上改装忘记拍照了),上图,喜欢DIY的朋友可以借鉴。

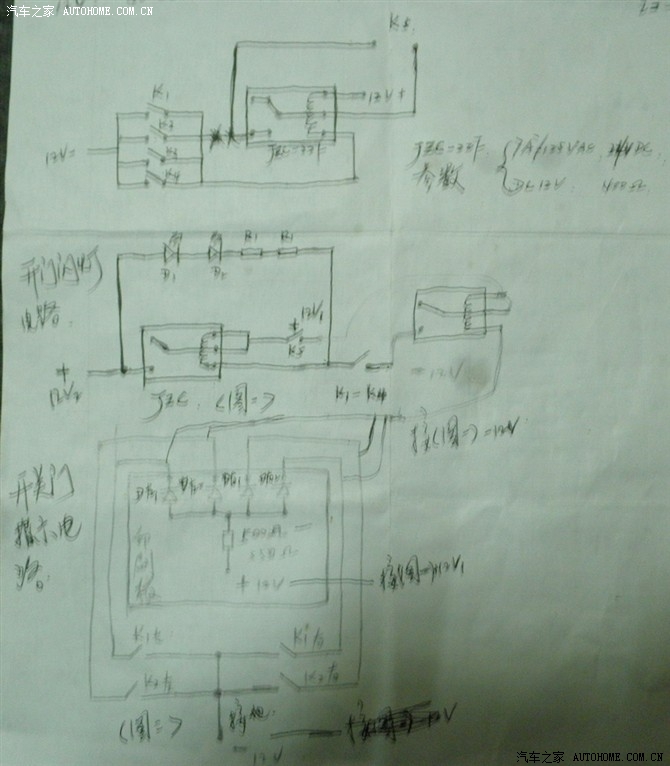

张草图

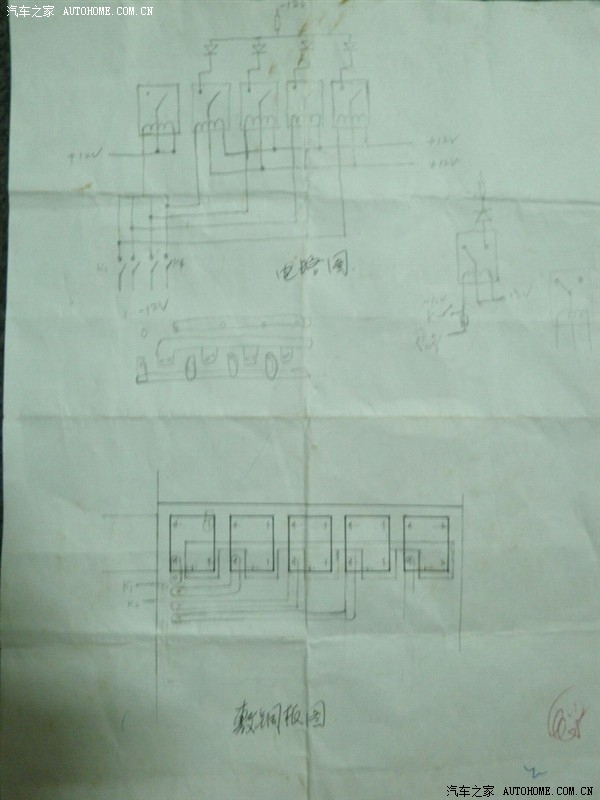

第二张草图

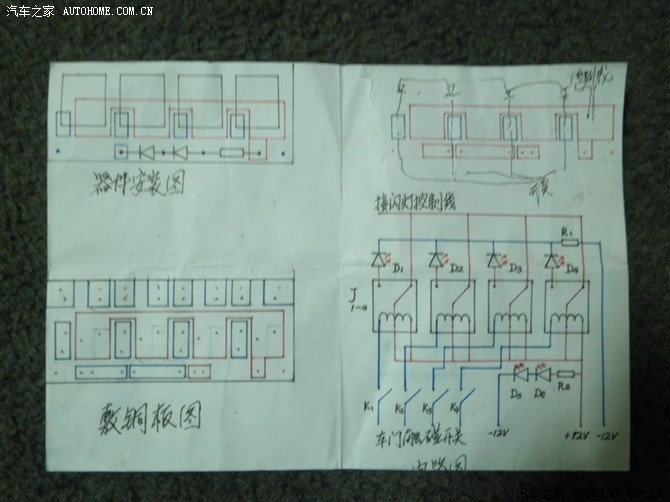

第三张草图

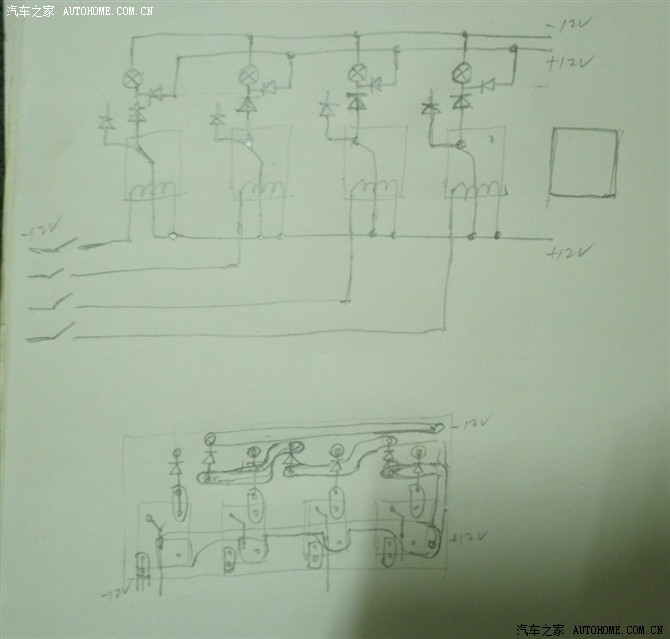

第四张草图



张草图

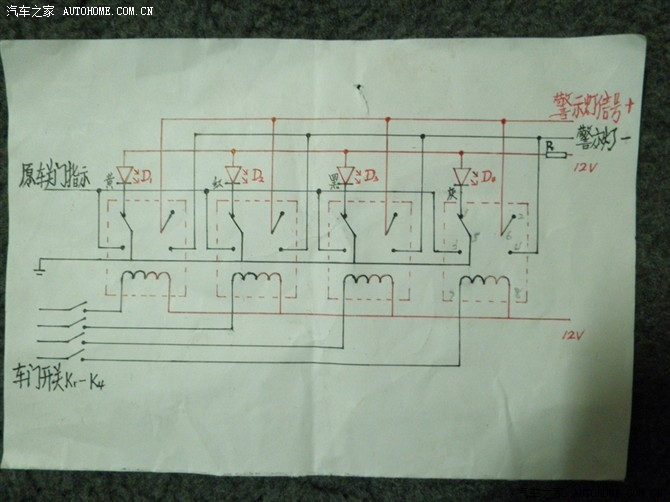

第六张




      第六张是最后定稿,用于实际改装的电路图,红线为正极,上12V接车子发动后才有电压的(僻免锁车后四个指示灯依然亮着),下12V接车子不发动状态下也有电压的。红虚线方框为继电器,D1- 4发光二极管作四门指示。R为电阻正常计算取值为460欧,但是亮度太晚上开车刺眼,需降亮度取值为15K-20K为宜。

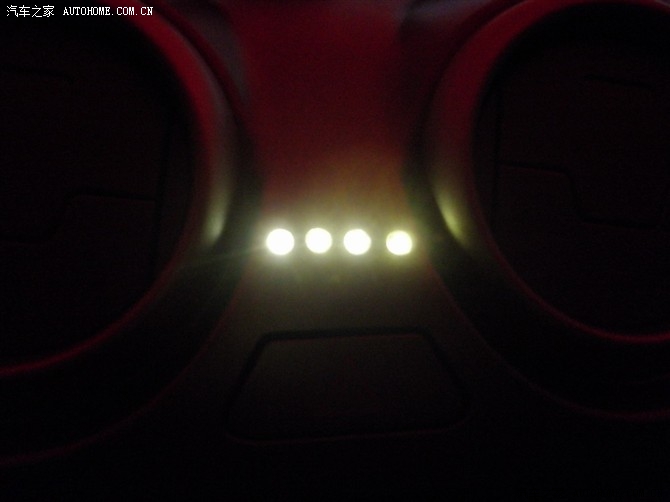

 下图四个灯亮为车门未关指示灯,(第六张图纸中的D14,现在为四门全部关好状态(四灯常亮状态)。




下图为左前门未关好(左灯灭)




.
下图为左前、左后门未关好(左起、二灯灭)



下图为左前门、左后门、前门未关好(起、二、三灯灭)




下图为四张门都未关好(四个灯都灭)




下图开门闪灯 (只要有张门未关好,车的前后左警示灯就会闪)




..
下图为前“气氛灯”




下图为左前“气氛灯”




下图为后排“气氛灯”

这张是本人DIY的方向套仪表台上正中的纸巾盒





[ 本帖最后由 黄肤种族 于 2012-11-30 20:58:42 编辑 ]

分享到:
20
  • ykp76129

  • 发信息

  • 精华:0帖
  • 帖子:36帖 | 1586回
  • 注册:2012年8月13日
  • 来自:广东 中山
发表于 2012-11-30 21:28:35

黄肤种族 2012-11-30 20:07:19 发表在 主楼

      汽车开门闪灯安全隐患,想久,只决心。前久在网看到视频,位骑电动车主经过非机动道碰刚打开车门当场死亡。这增加改装开门闪灯决心。      改装说难也难,说易也易,手里没有汽车电路图,就太容易。本人专业人士,先摸清车“套路”,理顺条思路,画张准确无误图纸,再根据图纸准备材料。      说实在思路清晰,图纸有,材料准备,改开门闪灯就那么难,难点就“车门未关指示”也就说:前...

学习

  • 就是开不快

  • 发信息

  • 精华:0帖
  • 帖子:8帖 | 621回
  • 注册:2009年10月16日
  • 来自:河北 石家庄
发表于 2012-11-30 22:55:34

这个必须有电气基础哦,我看来

开门亮灯,关门灯灭理想,中控4个灯常亮感觉有些碍眼。


发表于 2012-12-1 08:12:15
牛人

发表于 2012-12-1 11:09:23

2012-11-30 22:55:34 发表在 板凳

这个必须有电气基础哦,我看来
开门亮灯,关门灯灭理想,中控4个灯常亮感觉有些碍眼。


把R电阻值提碍事

发表于 2012-12-1 11:12:16
能改成,车门没关灯就亮,这样比较,你这样灯直亮,晚开车,比较方便?还有你LED灯可以把他装成方形要改成条直线,这样直观?哈哈 个人观点

发表于 2012-12-1 14:03:13

翔翔2010 2012-12-1 11:12:16 发表在 5楼

能改成,车门没关灯就亮,这样比较,你这样灯直亮,晚开车,比较方便?还有你LED灯可以把他装成方形要改成条直线,这样直观?哈哈 个人观点


这样想法,车门未关就亮由继电器常开、常闭触点决定,我在市面没有找到那样继电器,所以只能这样做。至于LED灯排列需要在面板钻孔,面板里面空间有限,像你说那样排列。灯亮度已经增电阻值,开3个碍眼。谢谢你观点。

  • 我爱我车闯天涯

  • 发信息

  • 精华:16帖
  • 帖子:45帖 | 2446回
  • 注册:2012年1月17日
  • 来自:新疆 伊犁
  •
发表于 2012-12-1 16:13:01
后门打开时仪表板指示灯亮。后门碰触开关失灵,用手扳就亮,可再次关门后再打开又之前那样,该要换那个开关吧?

发表于 2012-12-1 17:17:09

原车4个门开关并联,也就说只要任何个开关有接触,灯就会亮,你只要把每个门开关独立接出来,连线,就可以,原来仪表变,过这样比较麻烦点,要在4个门开关处再接线,

知道你看清楚没有,还有LED灯要没法做成正方形,你可以换样颜色,比如红,蓝,绿,白,这样靓点,哈哈

[ 本帖最后由 翔翔2010 于 2012-12-01 17:24:12 编辑 ]

发表于 2012-12-2 09:30:40
英才啊,才子啊。电子电工基础错。

发表于 2012-12-2 10:08:21

翔翔2010 2012-12-1 17:17:09 发表在 8楼

原车4个门开关并联,也就说只要任何个开关有接触,灯就会亮,你只要把每个门开关独立接出来,连线,就可以,原来仪表变,过这样比较麻烦点,要在4个门开关处再接线,
知道你看清楚没有,还有LED灯要没法做成正方形,你可以换样颜色,比如红,蓝,绿,白,这样靓点,哈哈


这种接法可行

发表于 2012-12-2 10:13:53

我爱我车闯天涯 2012-12-1 16:13:01 发表在 7楼

后门打开时仪表板指示灯亮。后门碰触开关失灵,用手扳就亮,可再次关门后再打开又之前那样,该要换那个开关吧?


根据你描述有可能开关回位,要把开关拆后取橡胶帽滴两滴机油进去看看怎么样。

发表于 2012-12-2 10:15:20

监控批发 2012-12-2 09:30:40 发表在 9楼

英才啊,才子啊。电子电工基础错。


其实我也只个外行

发表于 2012-12-2 10:17:02

yuanyunquan 2012-12-1 08:12:15 发表在 

牛人


朋友,没有你说那么牛。

  • 我爱我车闯天涯

  • 发信息

  • 精华:16帖
  • 帖子:45帖 | 2446回
  • 注册:2012年1月17日
  • 来自:新疆 伊犁
  •
发表于 2012-12-5 17:53:28

黄肤种族 2012-12-2 10:13:53 发表在 11楼

根据你描述有可能开关回位,要把开关拆后取橡胶帽滴两滴机油进去看看怎么样。


哦!谢谢啦!

  • 与哈3热恋中

  • 发信息

  • 精华:9帖
  • 帖子:116帖 | 2572回
  • 注册:2010年3月28日
  • 来自:浙江 金华
发表于 2012-12-5 18:08:08
专业人士啊,顶你

  • 与哈3热恋中

  • 发信息

  • 精华:9帖
  • 帖子:116帖 | 2572回
  • 注册:2010年3月28日
  • 来自:浙江 金华
发表于 2012-12-5 18:08:43
虽然图片质量差点,但你敬业,破例加精

  • dadoudou123

  • 发信息

  • 精华:14帖
  • 帖子:299帖 | 2943回
  • 注册:2010年5月19日
  • 来自:河北 石家庄
  •
发表于 2012-12-5 18:18:40
此主帖已经被dadoudou123推荐

帖子标题:汽车改装——开门闪灯+车门未关指示(申精)

推荐理由:技术贴,喜欢车友可以借鉴。

  • 与哈3热恋中

  • 发信息

  • 精华:9帖
  • 帖子:116帖 | 2572回
  • 注册:2010年3月28日
  • 来自:浙江 金华
发表于 2012-12-6 12:10:31
此主帖已经被与哈3热恋中设为精华贴

帖子标题:汽车改装——开门闪灯+车门未关指示(申精)

精华理由:专业作业

发表于 2012-12-8 21:38:01
懂电路真心伤起啊

发表于 2012-12-10 22:56:00

顶。。。
