点击:0 | 回复:12 东风风神S30/H30论坛 >  2012款的2.0手动老狮子408更换外球笼防尘套,供H/S30参考。

  • gongxbing

  • 发信息

  • 精华:5帖
  • 帖子:54帖 | 722回
  • 注册:2013年10月5日
  • 来自:上海
只看楼主 收藏本帖
发表于 2018-12-1 19:01:19

2012款的2.0手动老狮子408更换外球笼防尘套,供H/S30参考。



6年的老狮子,我第二辆车,依然老当益壮,非常给力。部分零件和我的扣肉丝还能通用,目前12万公里,没出过什么大毛病,由于经常跑高速,刹车片也没怎么磨损,跑6年已经快12万公里,想想刹车片还吧,顺便保养下刹车分泵,刹车导向销。左前轮换的时候,发现外球笼防尘套已经破裂,多黑色色油泥都甩出来,仔细看防尘套已经断裂。网上查资料,准备自己换。但发现论坛里像没有特别仔细的帖子指导怎么换,所以琢磨着想发个比较仔细的帖子。


步先备工具。千斤顶,支架,36MM套筒拆半轴大母螺丝,加杆(用来拆大母螺丝),各种套筒,开口扳手,大榔头(用来敲转向臂将其拆之)。

千斤顶和支架起用,安全第

这个TB上买的套筒,必须36MM的,用来拆解半轴大母螺丝。必须要用加杆,否则拆不掉。

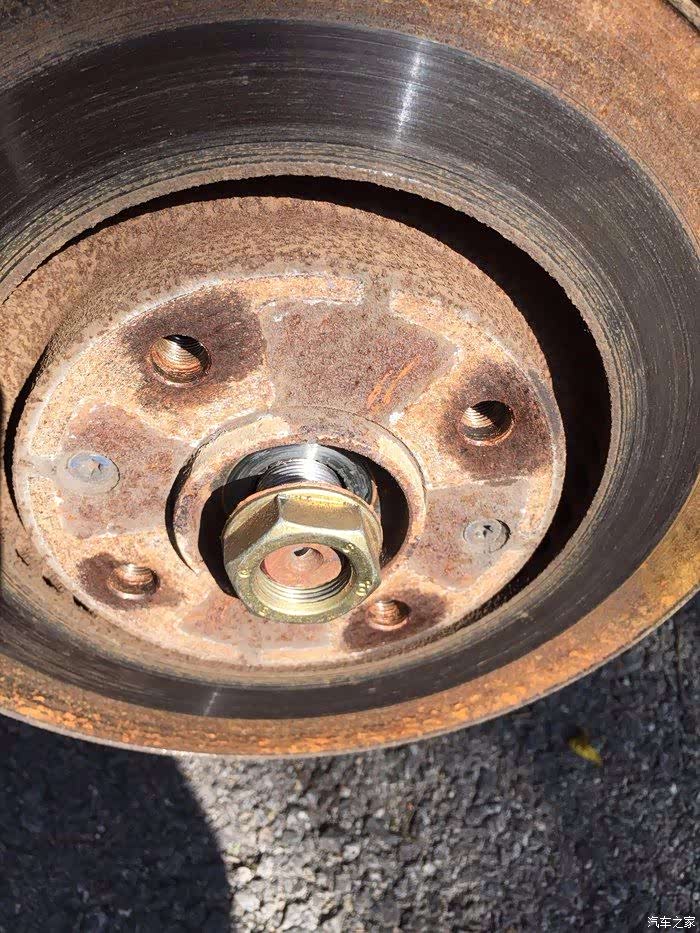

大母螺丝拆掉。(拆这玩意的时候最不要先把轮胎拆掉,这玩意力矩太大),大母螺丝有个卡子和防脱落套,用尖嘴钳别就出来。比较简单,没有图片。

大母螺丝拆掉后,拆下减震器的两个螺丝,然后拆下转向臂的螺丝,发现转向臂支架根本就拆不掉,榔头没敢使劲儿敲,怕敲坏,这时候转折点到,“自己换”计划放弃,所有螺丝归位,起身修车店。哈哈哈
!!!不要鄙视本人,第次搞,还不清楚,怕搞坏

起子别住刹车盘,开拆大母螺丝。因为我之前已经拧松大母螺丝,后来想到去修车店还要拧下来,就没有拧太紧,所以这个师傅拆的时候比较省力。另外3个黄色箭头要松的螺丝,两个减震器螺丝,个转向臂螺丝。

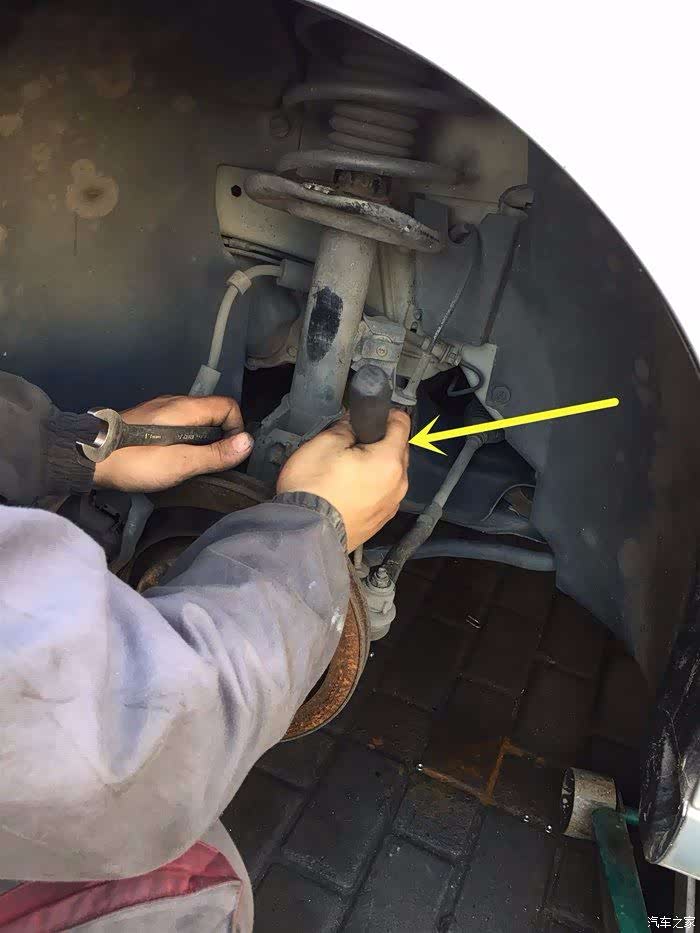

拆卸减震器螺丝,要另个扳手起使劲,要不会转圈圈。

继续拆减震螺丝。

转向臂螺丝拆掉。

这里个难点,我就这个步骤,进行不下去,没敢使劲儿敲,所以这个螺杆无法分开。

拿起大榔头,光光光,不要心疼,不要砸错位置,紫色箭头指的位置,可以看见榔头砸的印子。砸两下就松,往下拉就下来,这个转向臂可以上下左活动的。

3个螺丝全部拆下来。如箭头所示。

上面箭头刹车油管,下面的ABS传感器线。


前面讲,只用拆掉3个螺丝,即减震器两个,转向臂个,最下面的下支架螺丝不用拆。(至少这个修车店师傅没有拆),红色箭头就传说中外球笼。后面黑色的球笼防尘套(橡胶件)用6年,终于报废。已经断掉。这次就要换掉它。如果不及时换,就要换整个球笼或半轴,到时候就不划算
这里第二个难点,外球笼怎么拆下来?师傅说这个要看能不能敲下来,敲不下来就要整体换球笼。我去!那岂不又要几百?

我早有准备,不打没准备的仗,我自带神器还不行?给师傅讲怎么使用后,开始拆。对,这个叫《外球笼拉马》,想自己搞的同学可以TB买。几块钱,不贵。里面有详细的使用方法。详情如下图。。。。。。。

这个神器,总的来说就用有螺母的那侧把半轴夹死,然后用大母螺丝圈的把外球笼给拽出来,这样不会损坏球笼和里面的卡簧。师傅用完后说给这个神器全5星评。哈哈。

神器出马就样,几下就把外球笼拉出来。箭头指示的半轴卡簧,这个卡簧与外球笼里面相互锁死,防止脱落。

我TB上买的外球笼防尘套保养包,这个卡箍次性的,如果你自己搞的话,需要有专用的钳子,如下图所示。

卡箍专用钳子,几块钱。

旧防尘套拆下来,新的换上。细卡箍和防尘套起套上。最先不要用钳子把卡箍固定死,等外球笼安装后再用钳子固定死,这个也我后来发现师傅在后面安装外球笼的时候,由于内侧卡箍已经被它固定死,安装外球笼的时候防尘套会碍事,不弄。如果没有固定死的话,可以调整它让它不那么碍事,这我个人觉的。

外球笼拆出来后,里面把保养包里的油脂挤满,黑乎乎的。这个必须要用专用油脂,不能用其他乱糟的黄油等什么代替。

安装外球笼。另个难点来。师傅在这里花时间。理论上半轴上的纹路和外球笼里纹路对上以后,用榔头敲外球笼,应该容易装上。切记,定要把大母螺丝拧上后再敲,防止把螺丝纹路给敲坏--切记切记。但师傅直安不上,期间还把我的卡簧给敲变形。后来他又拆下卡簧,用钳子恢复下形状重新装上

终于功夫不付有心人,最后还敲进去,但把我的大母螺丝敲的也够呛,拆半天才把敲的大母螺丝给拧下来,心疼啊。

最后复位,先将减震器螺丝恢复,再把转向臂螺丝恢复,上大母螺丝,卡销,轮胎。
2012款手动2.0标致408的外球笼防尘套换圆满成功。不用再担心半轴损坏

另外提醒车友点,最准备变速箱油,以为虽然没有拆半轴,但在操作的时候内球笼出会流出部分变速箱油,我今天就漏些,由于周期也到,所以过两天把变速箱油换掉。

虽然标致408,但我感觉应该和H/S30样的结构,所以也让这个坛子里的车友参考下,毕竟俺还这个坛子里的人。哈哈。

[ 本帖最后由 gongxbing 于 2018-12-01 19:10:02 编辑 ]

分享到:
12
发表于 2018-12-1 23:38:02

gongxbing 2018/12/01 19:01:19 发表在 主楼

6年老狮子,我第辆车,依然老当益壮,非常给力。部分零件扣肉丝还能通用,目前12万公里,没出过什么毛病,由于经常跑速,刹车片也没怎么磨损,跑6年已经快12万公里,想想刹车片还吧,顺便保养刹车分泵,刹车导向销。前轮换时候,发现外球笼防尘套已经破裂,黑色色油泥都甩出来,仔细看防尘套已经断裂。网查资料,准备自己换。但发现论坛里像没有特别仔细帖子指导怎么换,所以琢磨想发个比较仔细帖子。第步先备工具。千斤顶,支架,36MM套筒拆半轴母螺丝,加杆(用来拆母螺丝),各种套筒,开口扳手,榔头(用来敲转向臂将其拆之)。千斤顶支架起用,安...

打击楼主换外球笼防尘套,那个外球笼没有必须拆来。
专业可以理解,找汽修师傅也专业。
我前段时间也去换外球笼防尘套,汽修工有个装防尘套专用工具,名称我说个黑色锥形体,锥尖冲外,椎体正比外球笼点,能套住外球笼,然后抹润滑油,把防尘套往椎体方向往半轴方向推,就搞定。防尘套本身有弹性,利用这个锥形体导向,快速通过外球笼,就到安装位置
我找这个修理工据说以前在标志4S店干过,后来自己出来开店,生意还错。
车前面外球笼防尘套都换,共花费160元。

  • gongxbing

  • 发信息

  • 精华:5帖
  • 帖子:54帖 | 722回
  • 注册:2013年10月5日
  • 来自:上海
发表于 2018-12-2 06:36:28

zmjdxx 2018/12/01 23:38:02 发表在 沙发

打击楼主换外球笼防尘套,那个外球笼没有必须拆来。你专业可以理解,找汽修师傅也专业。我前段时间也去换外球笼防尘套,汽修工有个装防尘套专用工具,名称我说个黑色锥形体,锥尖冲外,椎体正比外球笼点,能套住外球笼,然后抹润滑油,把防尘套往椎体方向往半轴方向推,就搞定。防尘套本身有弹性,利用这个锥形体导向,快速通过外球笼,就到安装位置。我找这个修理工据说以前在标志4S店干过,后来自己出来开店,生意还错。我车前面外球笼防尘套都换,共花费160元。

你说那个方法我知道,看TB有卖,叫免拆球笼工具,过要把防尘套口强行撑那么硬塞进去,我敢保证TB套子都能挺过来,而且撑那么肯定会影响使用寿命,这我为什么没买那个锥形工具原因!你那只种方法,而把最基本方法否定!

发表于 2018-12-2 11:56:54
以后保养车直接去标志店就

  • lin_hb

  • 发信息

  • 精华:71帖
  • 帖子:344帖 | 52947回
  • 注册:2010年4月9日
  • 来自:福建 福州
  •
发表于 2018-12-4 10:46:52

发表于 2018-12-4 13:30:55
爪子,标记。

  • 天天快乐好好生活

  • 发信息

  • 精华:106帖
  • 帖子:1234帖 | 45526回
  • 注册:2012年5月29日
  • 来自:山东 泰安
  •
发表于 2018-12-4 18:46:15
此主帖已经被天天快乐生活设为精华帖

帖子标题:2012款2.0手动老狮子408换外球笼防尘套,供H/S30参考。

精华理由:自己动手,丰衣足食!

  • ronhyk

  • 发信息

  • 精华:19帖
  • 帖子:90帖 | 5214回
  • 注册:2012年7月3日
  • 来自:广东 中山
  •
发表于 2018-12-4 20:24:04

gongxbing 2018/12/01 19:01:19 发表在 主楼

6年老狮子,我第辆车,依然老当益壮,非常给力。部分零件扣肉丝还能通用,目前12万公里,没出过什么毛病,由于经常跑速,刹车片也没怎么磨损,跑6年已经快12万公里,想想刹车片还吧,顺便保养刹车分泵,刹车导向销。前轮换时候,发现外球笼防尘套已经破裂,黑色色油泥都甩出来,仔细看防尘套已经断裂。网查资料,准备自己换。但发现论坛里像没有特别仔细帖子指导怎么换,所以琢磨想发个比较仔细帖子。第步先备工具。千斤顶,支架,36MM套筒拆半轴母螺丝,加杆(用来拆母螺丝),各种套筒,开口扳手,榔头(用来敲转向臂将其拆之)。千斤顶支架起用,安...

顶技术分享贴!

  • 狼行天下0906

  • 发信息

  • 精华:3帖
  • 帖子:24帖 | 926回
  • 注册:2014年12月24日
  • 来自:新疆 阿勒泰
发表于 2018-12-5 10:57:00
学习收藏!谢谢

  • gongxbing

  • 发信息

  • 精华:5帖
  • 帖子:54帖 | 722回
  • 注册:2013年10月5日
  • 来自:上海
发表于 2018-12-5 22:55:08

天天快乐生活 2018/12/04 18:46:15 发表在 6楼

此主帖已经被天天快乐生活设为精华帖帖子标题:2012款2.0手动老狮子408换外球笼防尘套,供H/S30参考。精华理由:自己动手,丰衣足食!

谢谢天版支持!希望能帮到坛友

  • 天天快乐好好生活

  • 发信息

  • 精华:106帖
  • 帖子:1234帖 | 45526回
  • 注册:2012年5月29日
  • 来自:山东 泰安
  •
发表于 2018-12-6 20:38:15

gongxbing 2018/12/05 22:55:08 发表在 9楼

谢谢天版支持!希望能帮到坛友


发表于 2019-1-10 23:13:37
make a mark

  • 猴仗剑走天涯

  • 发信息

  • 精华:53帖
  • 帖子:380帖 | 16242回
  • 注册:2012年10月29日
  • 来自:湖北 黄石
  •
发表于 2019-1-11 08:29:19
