全国第一款(也许是第一例)捷途X70尾门无线电天线支架改进多图



之前的两篇精华,欢迎各位观赏。
另外,开闲鱼鱼塘,各位可以搜索闲鱼鱼塘“中国捷途”,直接加进来!


全国第1款(也许第1例)捷途X70尾门无线电天线支架改进?图
https://club.autohome.com.cn/bbs/thread/9f70a5438efeb08b/84224821-1.html

首保的捷途X70,刷ECU变速箱程序,加清洗剂换机油等
https://club.autohome.com.cn/bbs/thread/e877a26415402fd9/84082663-1.html

大灯改装为什么用氙气灯的详细解说+捷途X70氙气灯安装图效果图
https://club.autohome.com.cn/bbs/thread/f3baf48340c1c81a/80952239-1.html#pvareaid=104131

X70安装?护板作业,重点?改装行车记录仪降压模块
https://club.autohome.com.cn/bbs/thread/255cd2b543c1f0b0/80359891-1.html

X70贴膜全过程,?和师傅的探讨,买膜以及安装儿童坐垫的经验
https://club.autohome.com.cn/bbs/thread/8af4ca4d931dda4b/80462369-1.html

*******************************************************************************************************
正规的业余无线电爱好者,需要考证,核发呼号,无管委审核和申请设台(包括你的车载电台是需要无管委审批的)
你在路上看到有些车子后面装天线的,定是合法的,叔叔来查你罢。。。。,这里就多说,此处省略万字

网上查久,没有X70的天线支架,有的都是H6,霸道等越野车的尾门天线支架。那么这时候你会问,X70有车顶行李架,为什么用行李架夹边安装
这里有几个问题,请看:
1.天线太短的问题,无线电的信号讲究寸强,短天线优势明显。装在车顶太的天线会有磕碰。本身车就有1.70-1.75将近普通个成年人身。加上般的30cm-50cm天线。总应该有2.2米吧。而有些区域,比如停车场,超市,些桥的限就只有2.2米。

2.漏水问题,之前的其他车子装过行李架的天线,暴雨后车厢尾有个凹进去的部位滩水,后来检查就是伸进车尾的馈线,从车顶往引进雨水。

于是,前思后想自己设计做个支架。
多次测量角度数据,由于X70的尾门限位器和尾门侧面并是直角,前后断改进三个版本,最后实在想再重新做,浪费太多时间。关键用的全部是304锈钢,网上做个成本就在120-150之间,想想算,最后加直接找锈钢加工门店叫师傅中间截断加块304板子焊接起来,然后自己找个成品夹边,钻孔加在原来的支架上,以弥补天线倾斜角度的足。
最终版本彻底解决开门碰到天线的问题以及规则面倾斜的问题。
面看图吧~

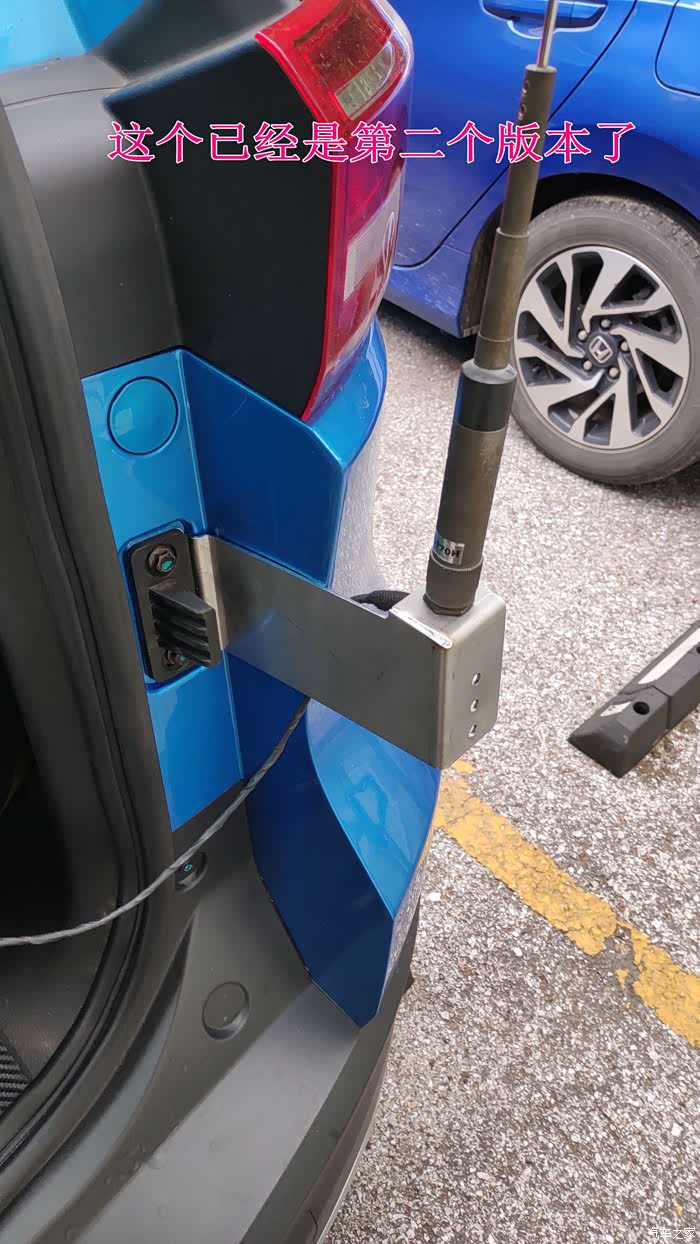

要被这张笔直的图迷惑,第个版本我就,都没装过车,直接发第个版本。

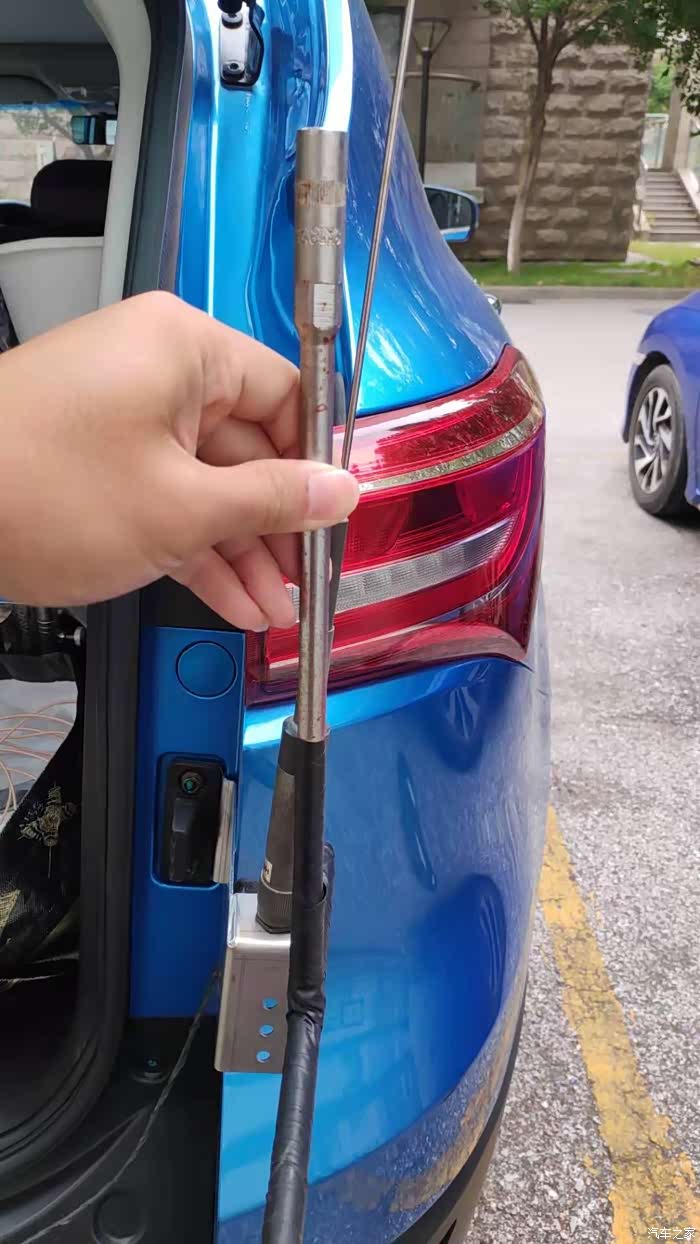

这根是原装的日本钻石770H,原来家里装阳台上的拆来试试。后来改用7200,防盗部件后来也重新做个。

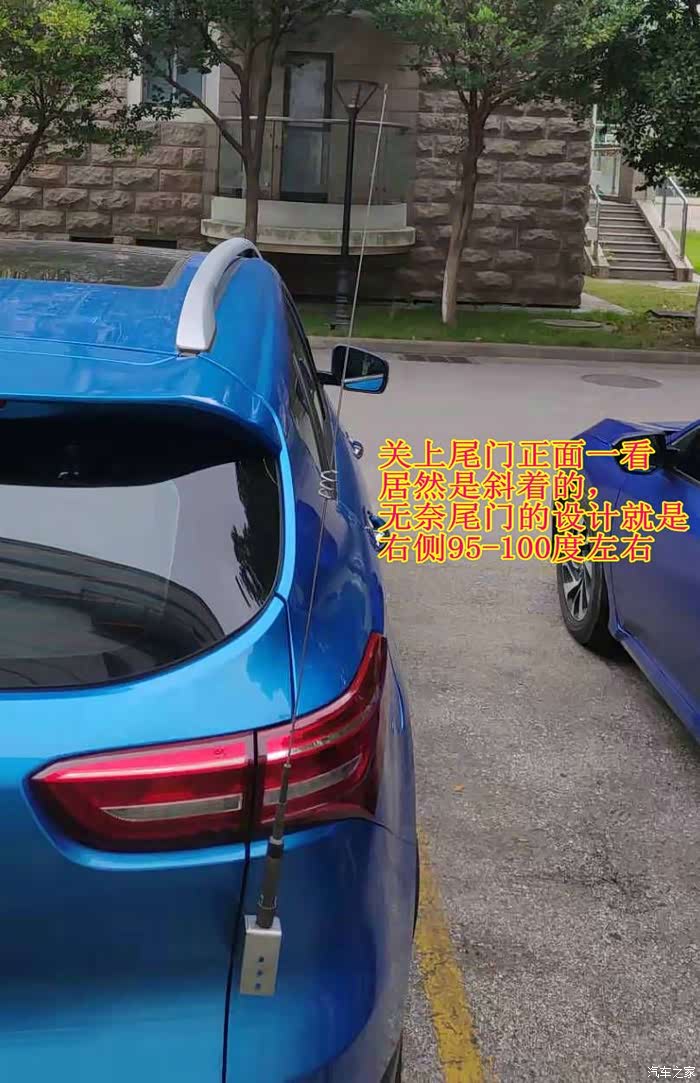

正在沾沾自喜的时候发现天线正面看居然倾斜的,汗啊!!!

用T扳手90度笔直的对比过具体的角度,还是要用角度尺来量的。

支架除装天线主要还有防盗功能,其实装梅花螺丝外还可以自己多打几个孔加上锁。

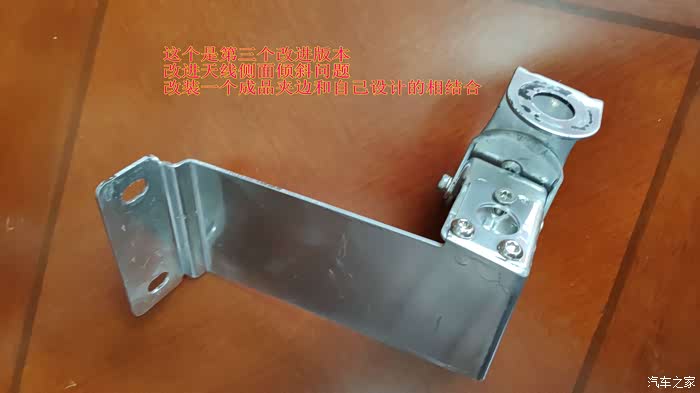

这是第三个改进版本,后来又买个成品的支架加在做的锈钢上,并改进。为的就是天线倾斜角度的修正。

几个孔打到我手酸,2mm的锈钢板,瓷砖的钻头还被我打断根,,,就是断个头。这里注意打金属孔只能用瓷砖的钻头,麻花头没有用!

这个只是我照片拍的有点“歪”

近距离来

三点固定

虽然是锈钢,家里有多余的镀锌喷漆,直接喷遍。最后全部测试好再拆掉喷遍。

最后中间截断焊接10cm用于加

这个是成品的用来固定天线的,我改良后加在锈钢板上。

的目的就是为开门碰到天线。


仰望图好看吗


最后加天线的度目测是2米左,等全部装好再测量度。
至此,捷途X70尾门的无线电天线支架就做好,基本是牢固的,会倾斜,开门会碰到。

[ 本帖最后由 yangye8311 于 2020-04-15 11:13:39 编辑 ]

分享到:
20
发表于 2019-10-14 22:23:48
沙发自己坐,比床舒服啊,版主赶紧来S!

  • 赣州大铁锤

  • 发信息

  • 精华:176帖
  • 帖子:367帖 | 51615回
  • 注册:2011年9月24日
  • 来自:江西 赣州
  •
发表于 2019-10-14 22:30:00
我只想问  为什么要装这个? 感觉原本接收信号就错啊

发表于 2019-10-14 22:36:44

赣州铁锤 2019/10/14 22:30:00 发表在 板凳

我只想问  为什么要装这个? 感觉原本接收信号就错啊

无线电,收音机!去百度科普

  • 赣州大铁锤

  • 发信息

  • 精华:176帖
  • 帖子:367帖 | 51615回
  • 注册:2011年9月24日
  • 来自:江西 赣州
  •
发表于 2019-10-14 23:38:33

yangye8311 2019/10/14 22:36:44 发表在

无线电,收音机!去百度科普

怪我没看清楚。平时用电台

发表于 2019-10-15 01:10:55
车载电台啊,现在玩儿人越来越,我对讲机都快生锈

发表于 2019-10-15 08:09:00

财神hz 2019/10/15 01:10:55 发表在 5楼

车载电台啊,现在玩儿人越来越,我对讲机都快生锈

自驾游用,特别相距10KM方。对讲机行,对讲机笼统来说只能距离(2KM)固定点单方式通讯工具,比如餐厅,足浴,KTV这种

发表于 2019-10-15 10:06:59

yangye8311 2019/10/15 08:09:00 发表在 6楼

自驾游用,特别相距10KM方。对讲机行,对讲机笼统来说只能距离(2KM)固定点单方式通讯工具,比如餐厅,足浴,KTV这种

我15年前玩车友会时候玩,有车载,有手台,北峰这个牌子听说过吗,现在没人玩

发表于 2019-10-15 10:31:23

财神hz 2019/10/15 10:06:59 发表在 7楼

我15年前玩车友会时候玩,有车载,有手台,北峰这个牌子听说过吗,现在没人玩

国产北峰,泉盛,宝峰等牌子都可以

发表于 2019-10-15 14:00:50
你这天线度 也要有 2米以

  • 冷雨天涯

  • 发信息

  • 精华:64帖
  • 帖子:591帖 | 15176回
  • 注册:2009年3月7日
  • 来自:上海 闵行
  •
发表于 2019-10-15 14:58:10
此主帖已经被冷雨天涯设为精华帖

帖子标题:全国第款(也许例)捷途X70尾门无线电天线支架改进

精华理由:支持折腾

发表于 2019-10-15 22:18:05

shangguanxiufa 2019/10/15 14:00:50 发表在 9楼

你这天线度 也要有 2米以

还没测量过,应该超过2.2米

发表于 2019-10-18 19:21:53
主机装哪里图看看!

发表于 2019-10-19 20:54:24

快乐王子15 2019/10/18 19:21:53 发表在 12楼

主机装哪里图看看!

主机想再外接电瓶,穿线舍。到时候改用25W型车台直接接车充

  • 晨雨

  • 发信息

  • 精华:227帖
  • 帖子:1657帖 | 43311回
  • 注册:2006年9月10日
  • 来自:河南 安阳
  •
发表于 2019-10-20 15:23:47

  • 晨雨

  • 发信息

  • 精华:227帖
  • 帖子:1657帖 | 43311回
  • 注册:2006年9月10日
  • 来自:河南 安阳
  •
发表于 2019-10-20 15:24:02
现在玩无线

  • 晨雨

  • 发信息

  • 精华:227帖
  • 帖子:1657帖 | 43311回
  • 注册:2006年9月10日
  • 来自:河南 安阳
  •
发表于 2019-10-20 15:24:11
办证

发表于 2019-10-20 15:36:27
无线电,玩么。

  • 司机老

  • 发信息

  • 精华:0帖
  • 帖子:55帖 | 1378回
  • 注册:2009年10月27日
  • 来自:山东 德州
发表于 2019-10-20 16:20:18
夹边到门就行。感觉太突兀

发表于 2019-10-21 11:42:28

司机老 2019/10/20 16:20:18 发表在 18楼

夹边到门就行。感觉太突兀

我也这么想

发表于 2019-10-22 08:59:19

司机老 2019/10/20 16:20:18 发表在 18楼

夹边到门就行。感觉太突兀

首先,夹边车漆控制,牢固程度行,市场没有纯锈钢,时间肯定生锈,到时候拆都拆掉。第个要考虑走线,支架装在尾门,馈线成倒U状态延伸到车内,雨水样会顺面进来。第,装在尾门要到两米线。
