比亚迪G5新款多媒体拆解以及增加蓝牙模块



发帖前首先要感谢北京“绝种温柔”车友,因为看发帖才知道G5多媒体有蓝牙模块预留位。所以自己也买来加装次成功。关于蓝牙模块连接,还有需要APP.在“绝种温柔”帖子里面都有详细说明,我就发链接。关于加装蓝牙模块建议有动手能力车友,懂电子车友谨慎进行,改装有风险,改装有风险,改装有风险。懂电子车友建议找电器维修店帮忙安装。

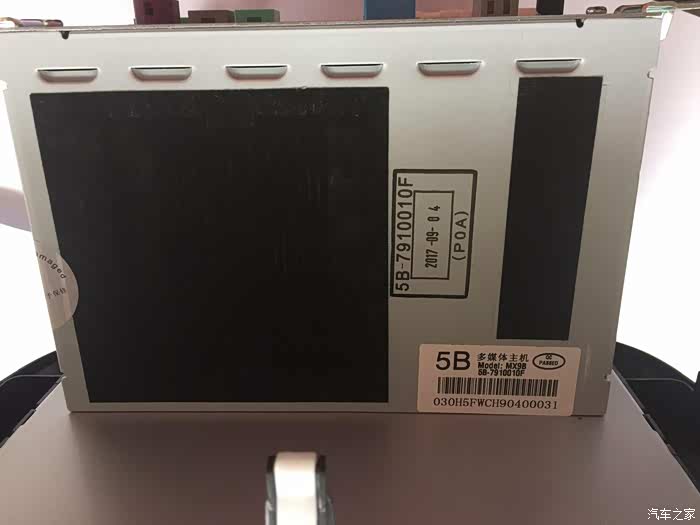

G5旗舰版新款多媒体主机型号

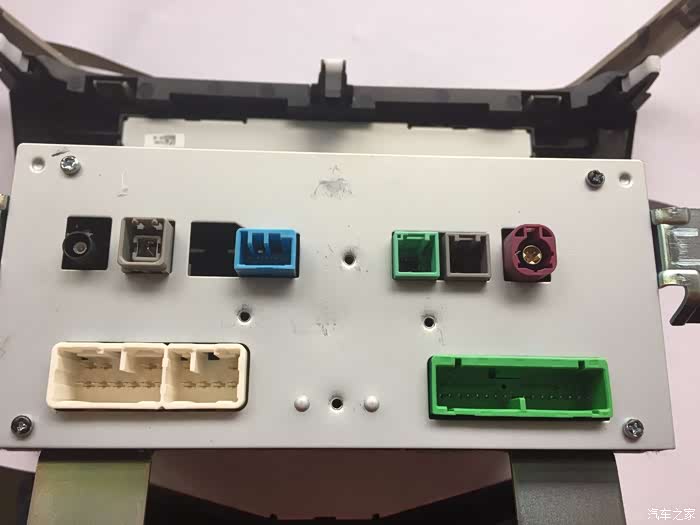

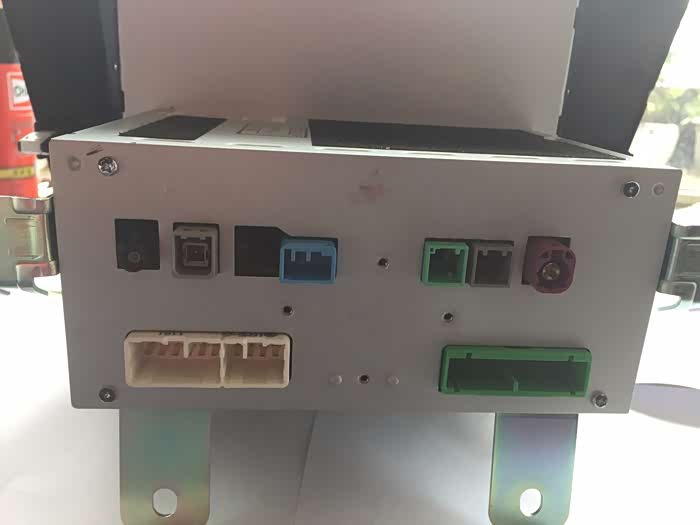

多媒体后面接线端口

旗舰版多媒体后面没有散热片,因为里面没有装功放芯片,旗舰版是用外置独立功放

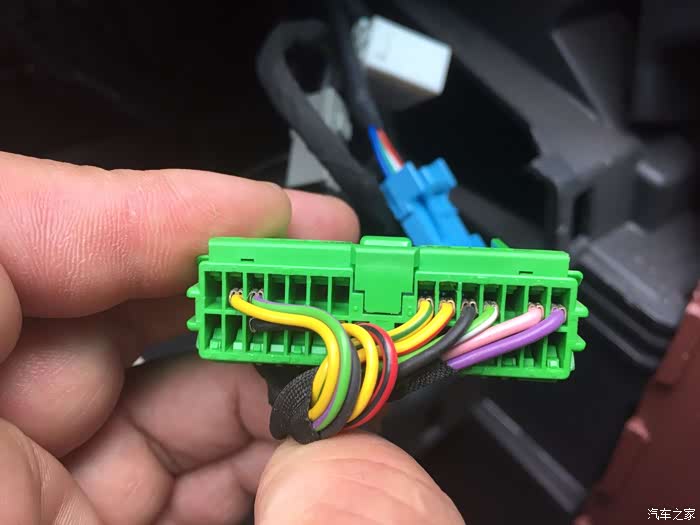

线束接口

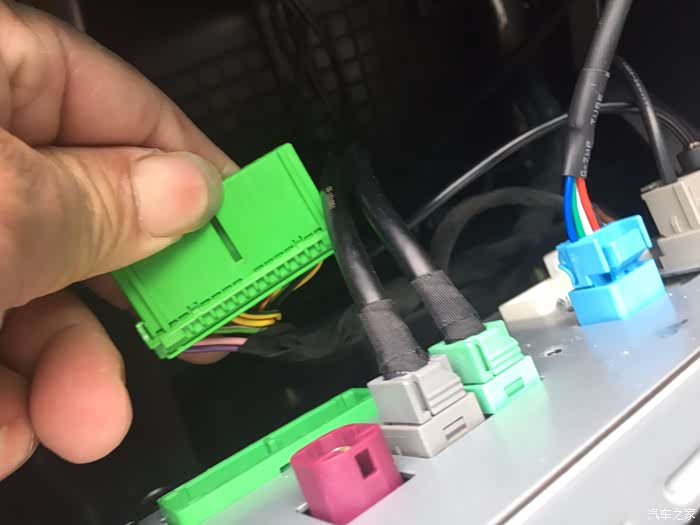

数据接口特写


两根黑线是两个USB 接口线

数据接口正端面


拆开全景图

内部总览图

CPU散热器和WIFI天线

核心板---CPU板

系统闪存芯片

粉色导热垫面就是核心---CPU。     右角预留有SATA接口,如果软件没有限制话,焊个接口去还可以接个SATA 硬盘

核心板背面,两个内部存储芯片,共有4片内部存储芯片,每片4G总存储16G。核心板正面2片背面2片

核心板正面2个存储芯片


核心底板预留蓝牙模块位,我们蓝牙模块就是焊接在这个地方,12孔位焊接时只需要焊接中间10个孔位,因为蓝牙模块只有10个针脚,安装时这个底板孔位两边各空个孔位就刚蓝牙模块,这个位置千万能装错,左右各留个孔,左右各留个孔,左右各留个孔

蓝牙模块背面接口定义图

蓝牙模块正面,有清楚型号,就是买这种蓝牙模块

这是焊接蓝牙模块后核心底板背面图。左右各空个孔,左右各空个孔,左右各空个孔。

增加蓝牙模块,原车收音机模块,原车GPS模块。

蓝牙模块装样子

IC1为功放芯片,旗舰是没有这个型号,芯片位是空,所以多媒体后面也没有散热器

核心底板型号

核心底板全图

主机底板

主机底板丝印型号

丝印型号





主机底板主电容用是尼吉康,比亚迪这个用料还是厚道

主机底板全景图

功放芯片背面

主机底板背面

USB1音乐界面

蓝牙配对界面

蓝牙设备连接界面

蓝牙电话通话记录

蓝牙电话通话中。。。

桌面蓝牙音乐界面

蓝牙音乐背景


分享到:
20
发表于 2018-5-24 15:28:51
占楼

发表于 2018-5-24 18:13:50
软件你怎么做

发表于 2018-5-24 18:22:24

晶鑫旅馆东方传奇 2018/05/24 18:13:50 发表在 板凳

软件你怎么做

需要几个APK.https://pan.baidu.com/s/1byeHNViYvF_ayDQ9B6S7RQ 提提码: 4sa4

发表于 2018-5-24 18:58:15

发表于 2018-5-24 20:10:25
有话筒吗


  • caoxiaoxiao88888

  • 发信息

  • 精华:1帖
  • 帖子:28帖 | 1445回
  • 注册:2014年9月29日
  • 来自:江苏 苏州
  •
发表于 2018-5-24 21:50:39
此主帖已经被caoxiaoxiao88888设为精华帖

帖子标题:比亚迪G5新款媒体拆解以及增加蓝牙模块

精华理由:

  • shyre001

  • 发信息

  • 精华:2帖
  • 帖子:26帖 | 945回
  • 注册:2013年10月11日
  • 来自:江苏 宿迁
发表于 2018-5-25 09:24:17
我当时索赔没成功。还媒体。无解

发表于 2018-5-25 11:11:18

670169089 2018/05/24 20:10:25 发表在 5楼

有话筒吗

话筒需要外接哦

发表于 2018-5-25 11:12:08

shyre001 2018/05/25 09:24:17 发表在 7楼

我当时索赔没成功。还媒体。无解

没拆过老媒体,知道里面有没有预留接口。过你可以自己拆开看看

发表于 2018-5-25 21:39:30
媒体,那天我猜来找圈没找到功放芯片!,神我们外置功放里面8546j能换芯片吗?

  • 爱飞的鹏

  • 发信息

  • 精华:0帖
  • 帖子:14帖 | 411回
  • 注册:2014年12月12日
  • 来自:江苏 南京
发表于 2018-5-25 23:37:26
有个错误,CPU方,印SanDisk内部储存芯片,单个16g(专业可以改)其他4个运存芯片,每个512mb,组成2g内存

发表于 2018-5-26 10:03:03

爱飞 2018/05/25 23:37:26 发表在 11楼

有个错误,CPU方,印SanDisk内部储存芯片,单个16g(专业可以改)其他4个运存芯片,每个512mb,组成2g内存

谢谢指出,太忙没仔细看

发表于 2018-5-26 10:04:51

月殇2016 2018/05/25 21:39:30 发表在 10楼

媒体,那天我猜来找圈没找到功放芯片!,神我们外置功放里面8546j能换芯片吗?

独立功放也8546J,这个芯片换带IIC控制,没折腾功放芯片

发表于 2018-5-26 11:10:01

恭喜恭喜   哈哈哈哈

你这个主板安逸  蓝牙模块孔都   需要手动通  省事。老媒体我也拆解过,蓝牙模块应该也有预留位置  没确定,何况没有系统服务程序 怕也无法正常工作。


发表于 2018-5-26 14:57:06
安装个麦克风?系统麦蓝牙麦共用吗?怎么接线?


发表于 2018-5-26 17:05:20

sdustyyw0 2018/05/26 14:57:06 发表在 15楼

安装个麦克风?系统麦蓝牙麦共用吗?怎么接线?

https://club.autohome.com.cn/bbs/thread/1409f08e2e5ca7e2/72827695-1.html

发表于 2018-5-26 18:15:25
我现在系统麦蓝牙麦共用个麦克风,但系统麦管用,可以语音控制。但蓝牙麦管用,蓝牙电话对方听到我声音。


发表于 2018-5-26 19:16:46

sdustyyw0 2018/05/26 18:15:25 发表在 17楼

我现在系统麦蓝牙麦共用个麦克风,但系统麦管用,可以语音控制。但蓝牙麦管用,蓝牙电话对方听到我声音。

如果要共用个麦把正负分清,正向并联两个端口!过我个人还建议用两个麦,分开用,各

发表于 2018-5-31 07:46:08

深度文,能沉,配件已买齐,都在快递,到货后趁个周末,搞起,我麦克风准备装在ESP按钮哪两个板板



发表于 2018-6-1 14:49:38

独享夏夜风 2018/05/25 11:12:08 发表在 9楼

没拆过老媒体,知道里面有没有预留接口。过你可以自己拆开看看

索赔之后旧还可以拿走吗?
