发表于 2019-12-13 13:11:01

关于加装14款630离合开关



就14款手动挡630踩离合转速升问题分析下,转速升原因大致是:由于没有离合开关,踩离合换挡瞬间ECU检测不到怠速复位信号,导致踩离合换挡瞬间发动机失去负荷,导致转速飙升。
围绕着这个问题,看下还真没有离合开关,不知道是厂家为节省成本还是设计时候没注意到这个问题。。。
下图纸厂家图纸有标注离合开关,但实物并没发现有此开关。

圈内是离合开关,箭头处是安装位置。

这是离合开关电路图。

此开关共两条线,条从车内保险盒F8D10A出线经过X201插接器17脚到离合开关脚,离合器开关第二脚通过X111插接器C1脚到发动机控制模块第34脚。
下面是定义图↓↓↓

X201插接器序号定义

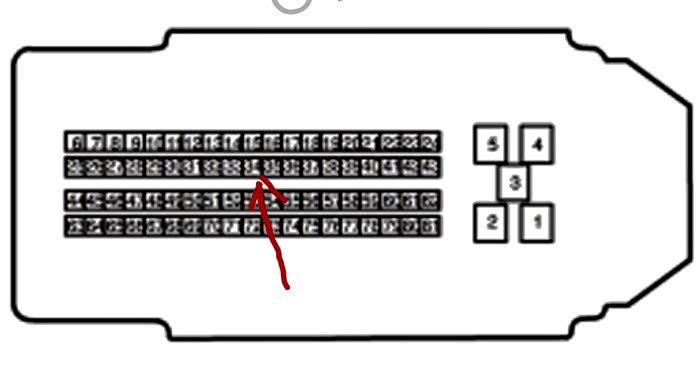

X201插接器定义图

X111插接器定义图

发动机控制模块插接器序号定义

发动机控制模块定义图

最后祝大家加装顺利!


分享到:
10
发表于 2019-12-13 18:53:29
12款本来就有


发表于 2019-12-13 18:55:37

a926465028 2019/12/13 18:53:29 发表在 沙发

12款本来就有

14款退化

发表于 2019-12-14 14:36:31

发表于 2019-12-17 00:12:19
说实话,宝骏630只有2012款2013款最经典。2014款市后,材料减配,毛病断……后来,迎合市场SUV需求改变营销策略,乘机转型。

  • 流星yun落

  • 发信息

  • 精华:0帖
  • 帖子:36帖 | 866回
  • 注册:2014年6月4日
  • 来自:河北 衡水
发表于 2019-12-25 13:25:31

雪花杨胖子 2019/12/17 00:12:19 发表在 4楼

说实话,宝骏630只有2012款2013款最经典。2014款市后,材料减配,毛病断……后来,迎合市场SUV需求改变营销策略,乘机转型。

14款隔音确实比13款有提升

  • 抛竿悟道

  • 发信息

  • 精华:0帖
  • 帖子:241帖 | 4254回
  • 注册:2014年2月23日
  • 来自:湖南 长沙
发表于 2019-12-25 14:06:15

雪花杨胖子 2019/12/17 00:12:19 发表在 4楼

说实话,宝骏630只有2012款2013款最经典。2014款市后,材料减配,毛病断……后来,迎合市场SUV需求改变营销策略,乘机转型。

11款市,毛病,12款13款都改进

发表于 2019-12-25 15:22:57

抛竿悟道 2019/12/25 14:06:15 发表在 6楼

11款市,毛病,12款13款都改进


发表于 2020-1-3 18:17:35

雪花杨胖子 2019/12/25 15:22:57 发表在 7楼

14款什么颜色


发表于 2020-1-3 18:18:45
楼主14款什么颜色


发表于 2020-1-4 18:03:12

宝骏630135 2020/01/03 18:17:35 发表在 8楼

14款什么颜色

2013款
