小三装遥控,再不用捅钥匙了



看了久,最终还是选择了最基本,遥控开关门就行。由于独自操作,照片
1,先拆开驾驶侧脚靠,找到主门电缆线及插头,测出关锁线开锁线,(330实用版测得关锁信号线黑蓝色,开锁信号线白黄色,仅供参考)
2,找方向灯线,拆开方向盘护罩,找到方向灯杆,拔电缆插头,插头正对自己,两根线是右风向灯线,打开方向灯,表测有0-12V脉动电压。

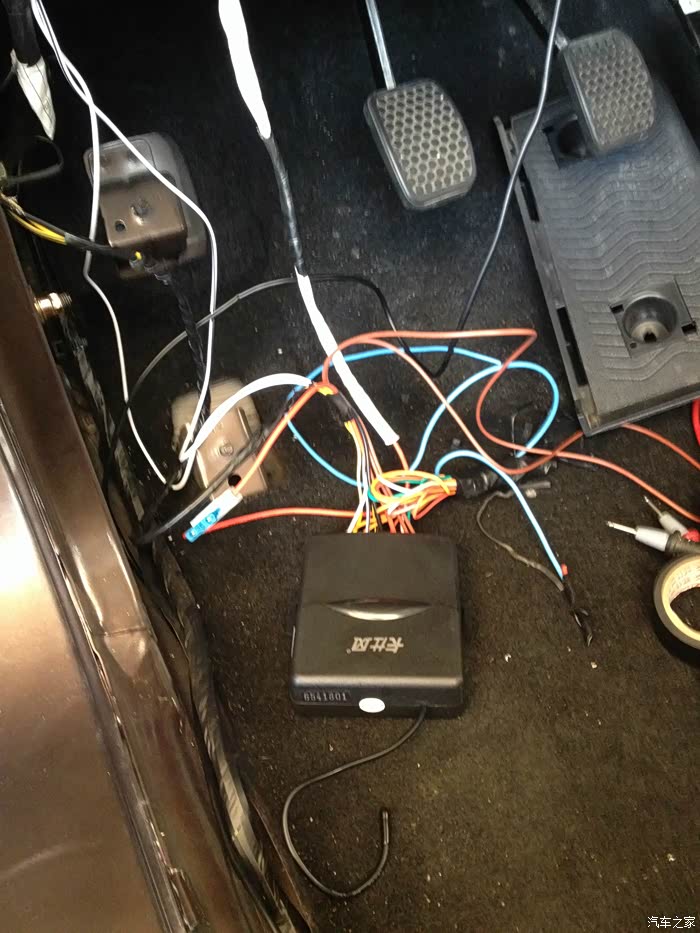

3,开始接线,电源正搭铁,330中控锁是负触发,按负触发图示接线,先接开关锁,测试正常后接方向灯,测试正常,330没有自动升窗器,咱也没法搞,期待人出现[

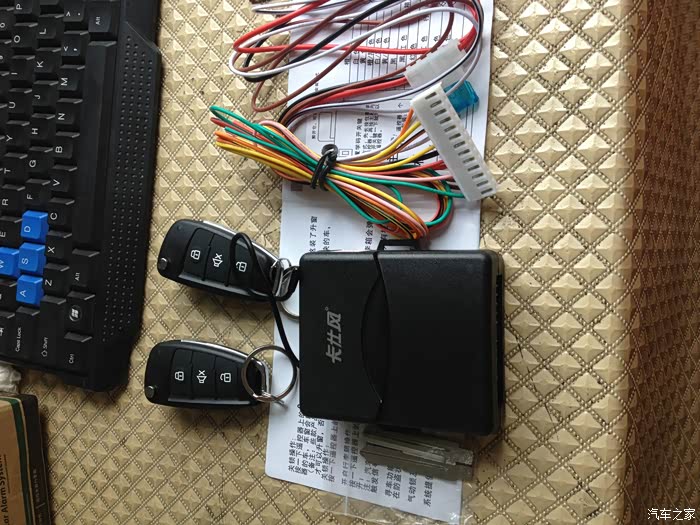

卡什风产品,也不知质量如何,价格合适是硬道理

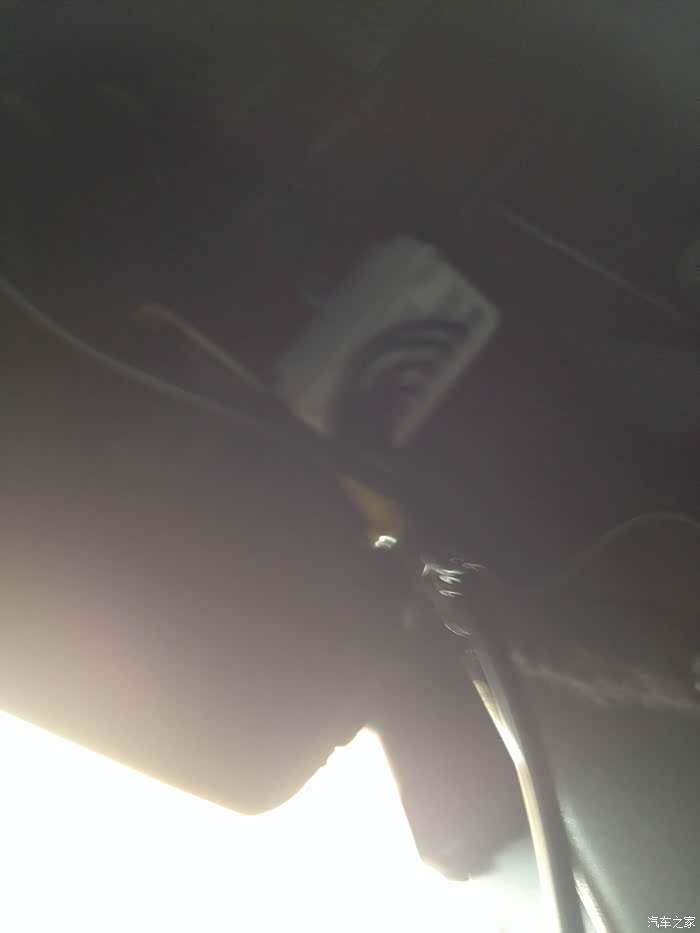

中控锁电缆插头

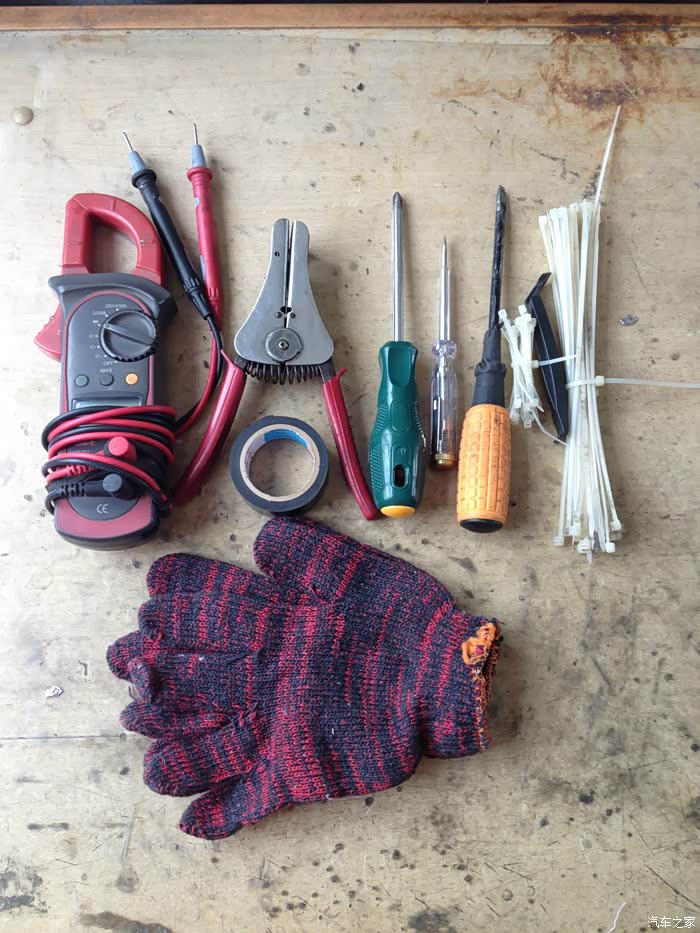

准备工具,夏天出汗特多,手套必须

老马家产品,只有遥控更能无防盗,无喇叭。

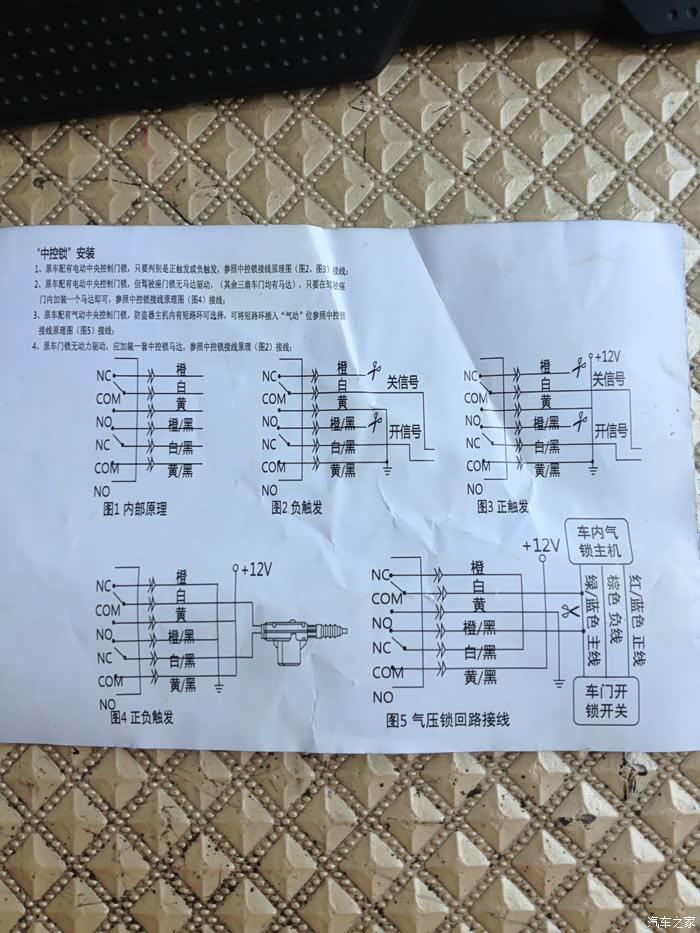

接线图

各种触发方式接线图

330使用图,黄色,黄黑色,黑色一起接搭铁。

美女笑笑


分享到:
11
发表于 2016-8-16 12:17:38
点也看懂线路图啊,也买个遥控,海在路,尝试自己接

  • 华花龙

  • 发信息

  • 精华:61帖
  • 帖子:184帖 | 14530回
  • 注册:2015年4月12日
  • 来自:河南 新乡
  •
发表于 2016-8-16 12:33:32
此主帖已经被华花龙推荐

帖子标题:装遥控,再用捅钥匙

推荐理由:鼓励

  • 浦江风光330

  • 发信息

  • 精华:0帖
  • 帖子:15帖 | 438回
  • 注册:2016年2月3日
  • 来自:浙江 金华
发表于 2016-8-16 13:29:30
免破线安装

发表于 2016-8-16 14:02:27

zhuyuming2016 2016/08/16 12:17:38 发表在 沙发

点也看懂线路图啊,也买个遥控,海在路,尝试自己接

按照颜色接,最有测试笔先确定。

发表于 2016-8-16 14:03:09

浦江风光330 2016/08/16 13:29:30 发表在

免破线安装

图便宜

  • Samwem

  • 发信息

  • 精华:3帖
  • 帖子:30帖 | 583回
  • 注册:2016年3月5日
  • 来自:湖南 永州
发表于 2016-8-17 19:44:18
这样搞行行啊,别影响正常行车~

发表于 2016-8-18 15:25:25

wcd1981 2016/08/17 22:49:07 发表在 7楼

该楼已被删除!
最初也有疑虑,做绝缘就

发表于 2016-8-18 15:26:00

Samwem 2016/08/17 19:44:18 发表在 6楼

这样搞行行啊,别影响正常行车~

目前没有

发表于 2020-3-9 22:14:02
电源接哪里?

发表于 2020-3-10 03:53:37

时尚灬荣耀丨 2020/03/09 22:14:02 发表在 10楼

电源接哪里?

阅读灯线路取电,
