尚锐原装CD主机无损加装侧视盲区影像



在论坛看到车友jorn123帖子,说尚锐原车CD就自带AV输入,可以无损加装右侧盲区影像,简单,只要一个侧视摄像头+一根转换线束就行,只要100块+人工。
他是参考Rv4车友方案,原帖在此,详细。
http://club.autohome.com.cn/bbs/thread-c-770-33508397-10.html
就是原帖里介绍那家淘宝店已经做这款转换线束,我是在另一家买。摄像头是带AV输出通用摄像头。

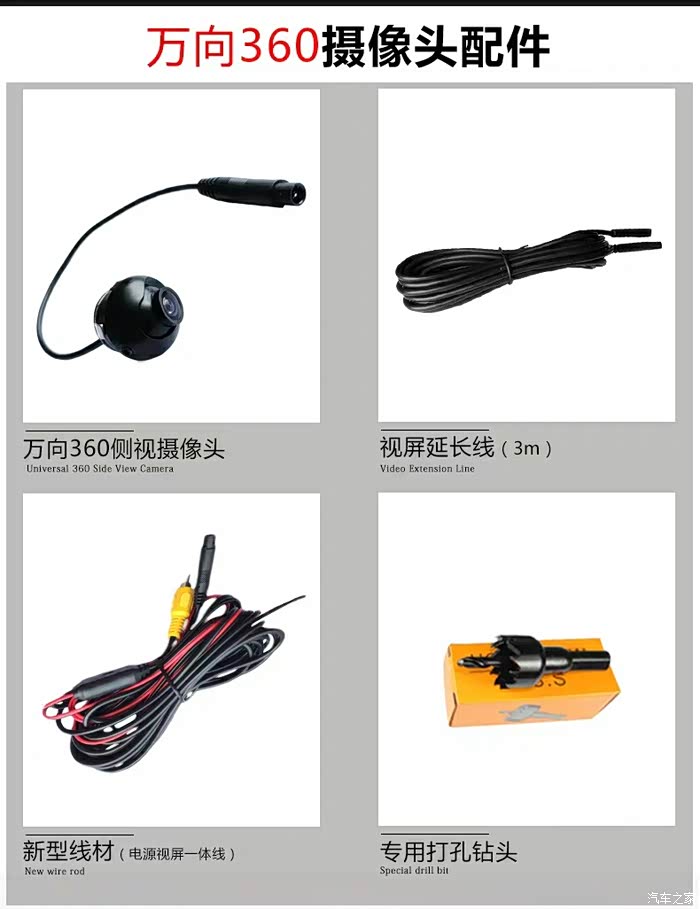

淘宝购360通用侧视摄像头78块,配套提供钻头、延线

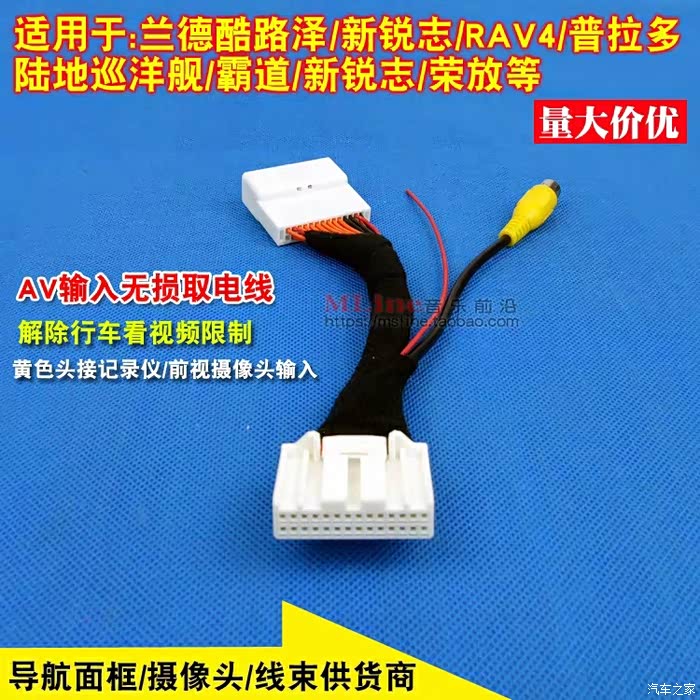

原车CD虽提供AV输入口,但却没有提供AV信号莲花头,必须另购锐志AV无损转换线束。

安装需要拆右反光镜、在框打孔装摄像头,然后拆开右门板将线束穿到车内。

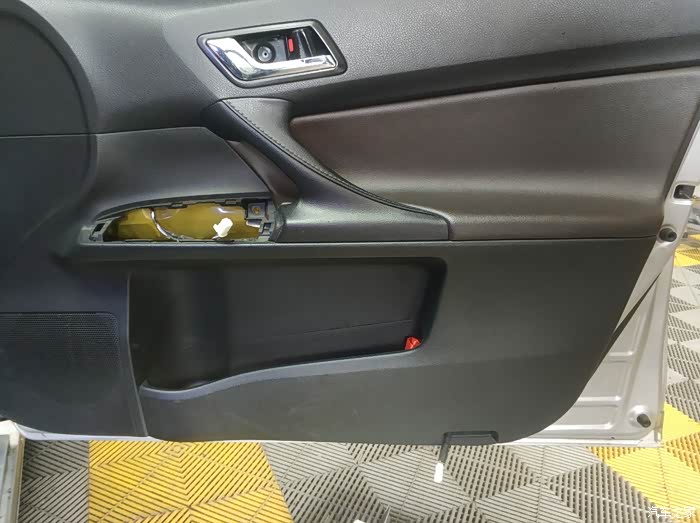

门把手两颗螺丝,就可以卸门板

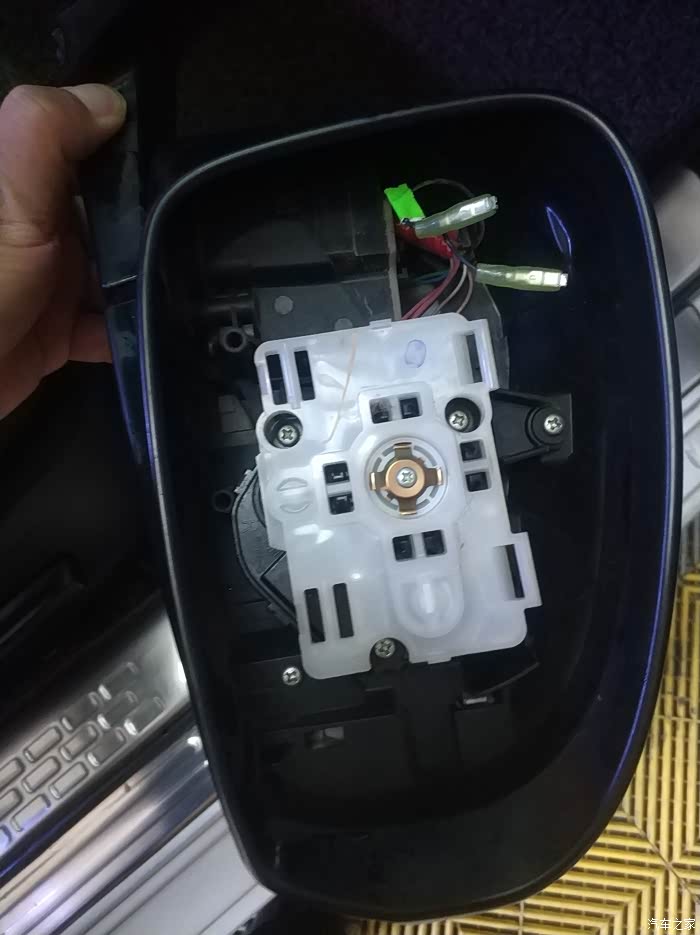

反光镜镜片扒掉,打孔安装,穿线

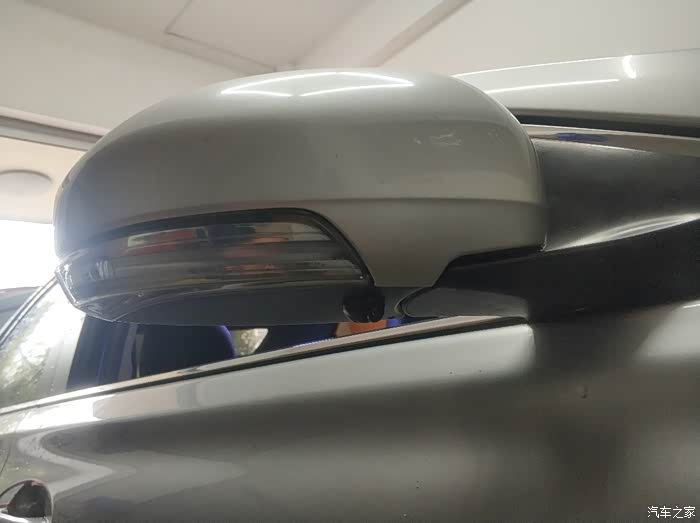

摄像头装好

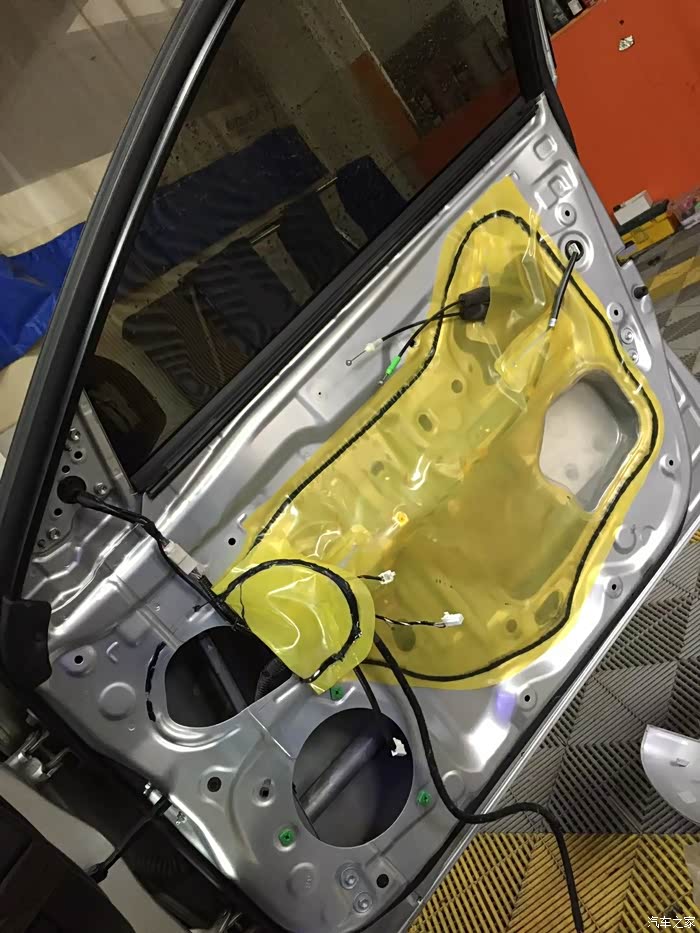

最麻烦就是穿线,没动手能力,还是建议找专业人士,给点手工费省事

拔开主机两侧亮条,松开几颗螺丝主机就拿出来


购买线束直接对插,AV输入莲花头公母对插 ,从红圈这里可以取正极接到电源线红色那根

接好后主机音源界面出现AV输入图标,点选就出现右侧影像

显示效果可以选择正常、拉伸、缩放,效果还可以

完工效果,这遇到路交车或石礅用怕
