D4EA定速巡航作业篇(线束自定义及免支架、螺丝、线束)

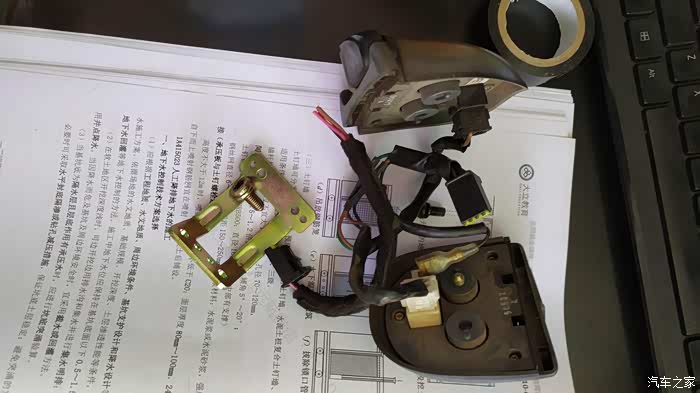

山东那哥们儿没成套,所以只能自己弄(时间不充裕,用天半)。在咸鱼两个买家:个150只有两只按键,个60有坏按键两只+支架及螺丝+方向盘内线束和放线盘下部分线束。

其中60那

其中60那

其中60那

其中60那。注意看这方向盘内接线。

其中60那。注意看这方向盘内接线。

其中60那。注意看这方向盘内接线。

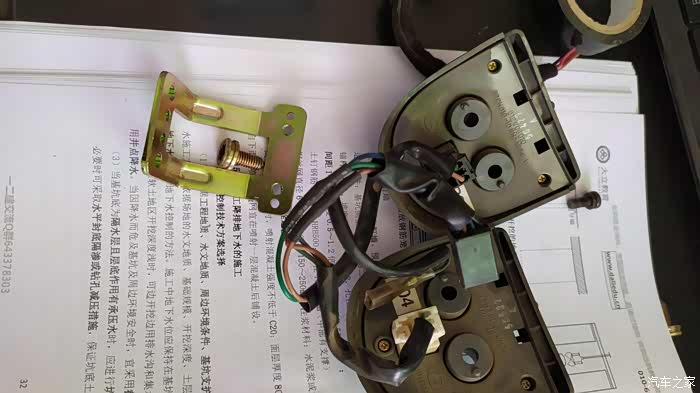

注意看这方向盘内游丝和方向盘下游丝接线。

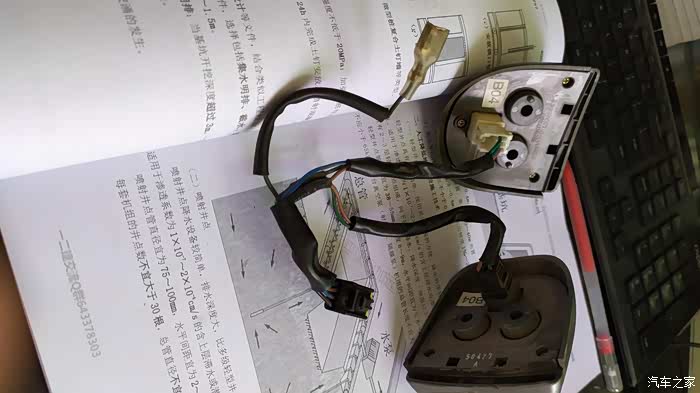

注意看这方向盘内边插头。

注意看这方向盘内边插头

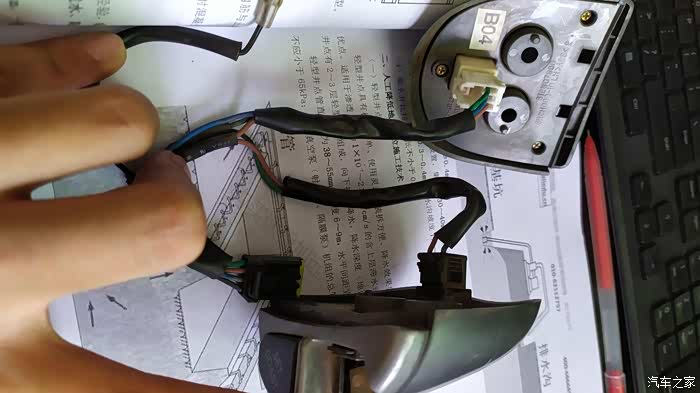

注意看这方向盘内两边接线合并方。

试试针脚定义

试试针脚定义

试试针脚定义

亮亮家伙事儿。

气囊线束拆除特写。不懂工作原理,但两边拆除时候尽量别碰着

拆开后原始图,注意两边小装饰盖板,可以直接开孔安装按键,免除支架。

方向盘螺丝拆下,用22#套筒就行,但,坑爹华泰,螺丝拆,方向盘卡得太紧,取不下来,取半个小时,还下不来,心里***跑过~~~~~~~~~拆不下就装不支架。

没办法,装回去。另想办法,把方向盘下塑料罩拆开,打孔安装支架螺丝。

装支架,没办法,找位置,用字螺丝刀直接开孔,然后用字螺丝扩孔,用点力,能搞开。

孔之后。我装饰罩比你们多四个孔,哈哈。

仔细看怎么装螺丝。

仔细看怎么装螺丝 ,装边。

仔细看怎么夹螺丝,手指头进不去

仔细看怎么装螺丝,手指头进不去

两边都OK。注意看方向盘内怎么接线。不买插口和座子定要注意

紧固方向盘螺丝。

原车插头和现状 对比。不买线束,完全可以利用这个原装插头。看吧,不同年款线束颜色不样,我喇叭颜色黄色,买来拆车件(07款2.7黑色。

再看遍方向盘内怎么接

原车插头。不买插头可以直接利用这个插头。

还原方向盘。

游丝盘下边那小段插头和原车比对。

用这个拆气囊。T40

仔细看怎么取出插头内线头。

仔细看怎么取出插头内线头。

仔细看怎么装回插头内线头。

仔细看怎么装回插头内线头。

仔细看怎么装回插头内线头。

仔细看怎么装回插头内线头。OK,难部分来

拆拆拆

拆拆拆

拆拆拆

拆拆拆

针对这三个插头来

黑色22P插头,注意空位。

白色14和16P插头,注意空位

去修理店要线束。要自己组线看看。

打开这个固定片才能往里边插线头(公插)。

分别往三个插头里插入四根线,颜色随意,强迫症除外。

刚刚游丝盘下插头加三根线,颜色随意,强迫症除外。

这个,线错。从这里开始,找定义用两个小时,***~~~~

中场休息。

线头游丝盘下4P黑色插头用母插。插头仪表盘后边黑色插头用(找这个线头用半个小时,能用,但比仪表盘原装,找时候可以找比这个偏大

线头游丝盘下黑色插头用插头仪表盘后边黑色插头用(找这个线头用半个小时,能用,但比仪表盘原装,找时候可以找比这个偏大

仪表盘后边黑色插头。找这个线头用半个小时,能用,但比仪表盘原装,找时候可以找比这个偏大

中间线束实验过程不表,用两个小时。

中间线束实验过程不表,用两个小时。最后成功图,突然发现这数字不错。

中间线束实验过程不表,用两个小时。最后成功图,突然发现这数字不错。

划重点!!!!!!!!看针脚定义

划重点!!!!!!!!看针脚定义

划重点!!!!!!!!看针脚定义

划重点!!!!!!!!看针脚定义

划重点!!!!!!!!看针脚定义

划重点!!!!!!!!看针脚定义

划重点!!!!!!!!看针脚定义

划重点!!!!!!!!看针脚定义

随便布线。

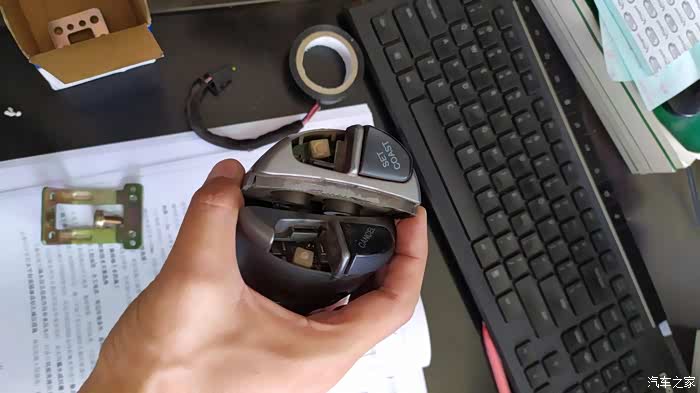

套按键。主要看中线束和支架。

最重要,线束定义,本来想整个CAD图,奈何手机照出来,所以直接手工,原谅我字。
线束装定记住把所有插头(包括调仪表亮度开关)全部插后先试试:①装电瓶负极②开钥匙到两档三分钟③关钥匙三分钟④开钥匙两档三分钟后按巡航开关ON/OFF,灯亮就OK;灯不亮话,重新用万用表试试游丝盘否完,仪表内CRUISE灯否完,各个插头否接触良,将13#和4#孔两根线对调⑤装回各个拆下塑料板

最后,建议,想到啥写啥:
、这套东西,除按键必须外,其他东西都可以不买:
1、支架取消:a在取掉两块小装饰盖板之前,拿按键试位置后,在原车放按键两块塑料盖板比照按键后安装位各开三个孔;b把固定按键固定在装饰盖板;c把按键和装饰盖板装回方向盘,确定不需要(调整)拆之后,用AB胶固定;
2、线束自己装:游丝盘下、下脚、仪表盘后处都可以用原装插头,只需要到马云家买那种买接线钳送堆接线端子+任意颜色1.5-2平方铜芯线,然后自己压接线头(注意规格和公母头)或者直接到修理店拆开后现找现剪现用。
二、不同年款原车线束颜色可能不样。就因为这,白花两个小时找定速巡航线束定义。另外折腾18天籁DA中控屏也遇到这个问题,原装ACC和电池线颜色反,导致我现在中控屏不支持断点续播(没有记忆功能,每次开机都直接收音机~~~~),而且,后边声道颠倒,前边音头没声。
三、有其他疑问,请联系。
