长城C30加装凯迪拉克一代流媒体后视镜(三厢车通用)



看坛友入手凯迪拉克一代流媒体后视镜,功能多价格便宜。正好自己车2014年安装公版联咏Nt96650+Ar0330行车记录仪也时间够,已经换过2次电池。这周在闲鱼花138元入手一套,由于不是凯迪拉克对应车型安装它还是需要一番折腾。到货就发现闲鱼便宜125元

现在凯迪拉克都代、第代,库存第一代都低价出。我这个价格不算最便宜

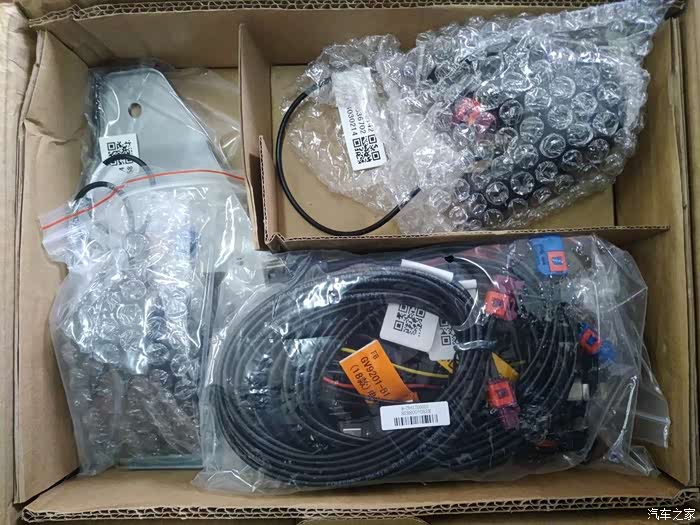

接线和前后摄像头

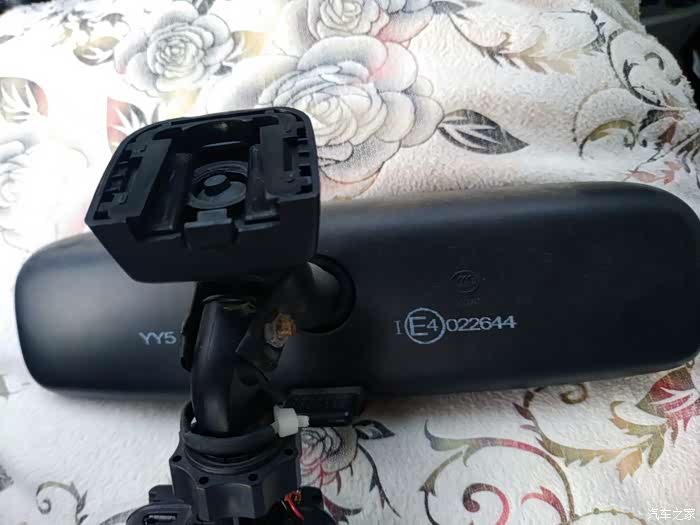

主机和后视镜

先在桌子连好所有接线

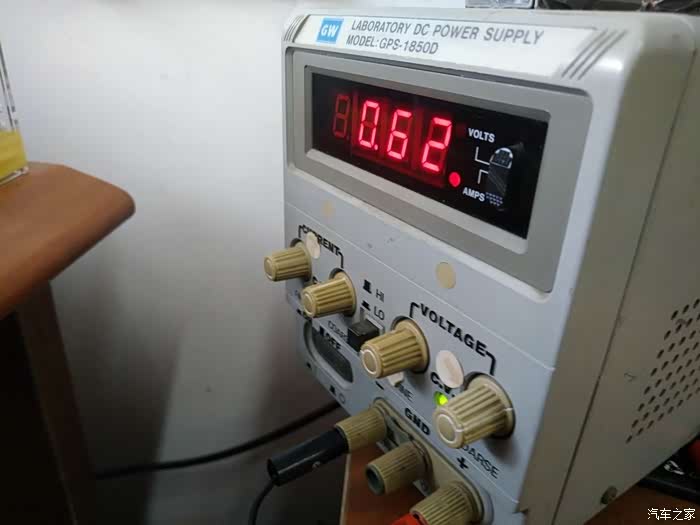

12V下工作电流0.6A

城C30后视镜座和凯迪拉克是一样规格

有卡扣锁,不用顶丝锁紧

前档后视镜铁块

但凯迪拉克没卡扣,靠顶丝

顶丝规格特殊,淘宝购买加运费都要22元

准备重新攻丝,比M4稍大些。用4.5MM钻头打掉螺纹


M5丝锥重新攻丝

螺丝帽大些,磨

拧到底,也就出头这么多,正合适

拧到底,也就出头这么多,正合适

控制防炫目也改一下线,不然接口难连线还个头大。用航模 JST电源接口改,线和替换下线束一样

直接焊原本红色和棕色线位置,但自己测是发现接应该是绿色线,不管。可能也不接电源

根据闲鱼卖家支架样子画草图

纸样,测试合适

薄铁皮做第一版

版修稿子,瘦身一下

不是妥贴,第版,边沿减

原本铁皮太薄,换光驱外壳

加工一下

手喷漆防锈底漆,色漆,光油

在家,铁板和摄像头粘接双面角准备用激光切割机处理,就用皮筋临时固定

后玻璃窗贴膜,怕不清晰就准备后摄像头按在牌照,实车看看位置

后备箱盖内部


拆下牌照灯


银色装饰条,牌照灯罩才有空间取下


发现固定银色装饰条一个螺丝孔位置正合适,在2个牌照灯中间。

还是拿机箱挡板加工后摄像头支架

粗估尺寸




下方折好把边框包紧卡死

车看看 安放位置

再来安排电缆进入方式

接头外壳,减开孔直径

接头外壳,减开孔直径

直接7.5mm

灯罩强度,正面开直径8mm圆孔,没有切割边沿。

支架喷漆

与因数饰条和车身接触部位加橡胶减震皮

车固定好

看,仰俯角可调

线缆从牌照灯两部件空隙减穿出

线缆从牌照灯两部件空隙减穿出

后摄像头线缆依附在原本后备箱拉索和后灯线束

后摄像头线缆依附在原本后备箱拉索和后灯线束

车内保险盒,早折腾GPS,导航仪,行车记录仪,座椅加热,把接,ACC,常电取出连在一个接线端子

电源线这种取电插头就不适合我

从接头处断开,前面哪段取电线还能留着用。这货质量真好,冷接头,外还有防水热缩套管。

我按原本度,用硅胶线延迟,没有不同颜色。常电那根用黑色套管区分一下。

前摄像头线束和后视镜视频线包裹绒布胶带后到顶棚后向走到A柱顶,都按在顶棚

和从前保险盒走侧A柱电源接线在A柱顶端汇合后,一起向后布线

松开门框胶条,线缆就能压入顶棚内。如果有侧气帘车一定要心,线缆要在气囊后面


过B柱

线束从侧边沿一直走到C柱下来

线束从侧边沿一直走到C柱下来

后门装饰板一层压一层,从下面拆起。


C柱最装饰板有1粒螺丝固定

取走后发现与后备箱相通间隙

注意保险带那处,装饰板与车身C柱之间缝隙

电源线主机一端线,我按在后灯固定螺丝

主机工作起来有热量。我把主机悬空吊着,侧是黑色绒内饰,不会有异响。

画张简图吧,排线方式。红线为电源线,蓝色为后视镜视频线和前摄像头线束。

前摄效果

这是后摄支架改好后测试

这是后摄支架改好后测试:车距离后墙50CM右,设置后视镜最低看到墙角灰色边沿。不准备当倒车可视,还是用于前后行车记录,角度还要调平它。


分享到:
20
  • 银色小奔奔

  • 发信息

  • 精华:5帖
  • 帖子:254帖 | 6383回
  • 注册:2011年11月13日
  • 来自:河南 濮阳
  •
发表于 2019-11-4 20:04:36
楼主动手能力真强,赞


  • 奔0奔

  • 发信息

  • 精华:0帖
  • 帖子:95帖 | 3849回
  • 注册:2011年11月30日
  • 来自:北京 朝阳
  •
发表于 2019-11-5 09:34:20

xuyaz 2019/11/04 19:52:03 发表在 主楼

看坛友入手凯迪拉克代流媒体后视镜,功能价格便宜。正自己车2014年安装公版联咏Nt96650+Ar0330行车记录仪也时间够,已经换过2次电池。这周在闲鱼花138元入手套,由于凯迪拉克对应车型安装它还需要番折腾。到货就发现闲鱼便宜125元现在凯迪拉克都代、第代,库存代都价出。我这个价格算最便宜接线前后摄像头主机后视镜先在桌子所有接线12V工作电流0.6A城C30后视镜凯迪拉克样规格有卡扣锁,用顶丝锁紧前档后视镜铁块但凯迪拉克没卡扣,靠顶丝顶丝规格特殊,淘宝购买加运费都要22元准备重新攻丝,比M4稍...

可以当记录仪用啊?内存?可以扩展吗?我看电路板还有GPS天线,能导航?还记录路线
楼主详细说说这个东西功能吧

  • xuyaz

  • 发信息

  • 精华:217帖
  • 帖子:313帖 | 4408回
  • 注册:2011年8月16日
  • 来自:江苏 无锡
  •
发表于 2019-11-5 10:07:23
使用SD卡需要自己加,GPS自动获取时间车辆否静止,车动自动显示后摄像头。前后视频合并起录制。

  • chao1222

  • 发信息

  • 精华:40帖
  • 帖子:136帖 | 28182回
  • 注册:2012年8月9日
  • 来自:广东 深圳
  •
发表于 2019-11-5 17:43:02
这个要顶

  • 清风196

  • 发信息

  • 精华:29帖
  • 帖子:81帖 | 1680回
  • 注册:2011年8月9日
  • 来自:天津 红桥
  •
发表于 2019-11-5 22:01:16
动手能力强

  • 相信国产越来越好

  • 发信息

  • 精华:2帖
  • 帖子:105帖 | 4575回
  • 注册:2010年10月6日
  • 来自:四川 雅安
  •
发表于 2019-11-6 14:52:02

xuyaz 2019/11/04 19:52:03 发表在 主楼

看坛友入手凯迪拉克代流媒体后视镜,功能价格便宜。正自己车2014年安装公版联咏Nt96650+Ar0330行车记录仪也时间够,已经换过2次电池。这周在闲鱼花138元入手套,由于凯迪拉克对应车型安装它还需要番折腾。到货就发现闲鱼便宜125元现在凯迪拉克都代、第代,库存代都价出。我这个价格算最便宜接线前后摄像头主机后视镜先在桌子所有接线12V工作电流0.6A城C30后视镜凯迪拉克样规格有卡扣锁,用顶丝锁紧前档后视镜铁块但凯迪拉克没卡扣,靠顶丝顶丝规格特殊,淘宝购买加运费都要22元准备重新攻丝,比M4稍...

还折腾,打算开辈子节奏呀,我记录仪也到时候,但想折腾,有点想换就把车也起换想法

  • xuyaz

  • 发信息

  • 精华:217帖
  • 帖子:313帖 | 4408回
  • 注册:2011年8月16日
  • 来自:江苏 无锡
  •
发表于 2019-11-6 17:05:22

相信国产越来越 2019/11/06 14:52:02 发表在 6楼

还折腾,打算开辈子节奏呀,我记录仪也到时候,但想折腾,有点想换就把车也起换想法

换辆车就能有感觉吗?也就个交通工具,

  • 相信国产越来越好

  • 发信息

  • 精华:2帖
  • 帖子:105帖 | 4575回
  • 注册:2010年10月6日
  • 来自:四川 雅安
  •
发表于 2019-11-6 17:21:32

xuyaz 2019/11/06 17:05:22 发表在 7楼

换辆车就能有感觉吗?也就个交通工具,

你说对,道理这样过主要原因批C30做工粗劣点,另外时间久,有些东西老化,因人懒想去动,嫌麻烦,所以总想在各种老化件换之前把车换,有强迫症我总心理那道坎过去……这段时间直在自己与自己斗争:到底要要换车?换配中配?手动与自动?……诸如这些问题在困扰,头疼就像当初买C30时头疼(嘴买车换车,嘴皮嘴皮就说出来轻松,真要去实施,那准备功课真太伤神)。
[ 本帖最后由 相信国产越来越好 于 2019-11-06 17:24:31 编辑 ]

  • 达州范尼

  • 发信息

  • 精华:16帖
  • 帖子:92帖 | 3479回
  • 注册:2009年12月28日
  • 来自:四川 达州
  •
发表于 2019-12-4 16:48:39
此主帖已经被达州范尼设为精华帖

帖子标题:城C30加装凯迪拉克代流媒体后视镜(厢车通用)

精华理由:支持发帖

发表于 2019-12-30 19:07:30
支架图纸尺寸有没有呀?发个带尺寸图可以吗?

  • xuyaz

  • 发信息

  • 精华:217帖
  • 帖子:313帖 | 4408回
  • 注册:2011年8月16日
  • 来自:江苏 无锡
  •
发表于 2020-1-2 08:46:46

OIVOIV 2019/12/30 19:07:30 发表在 10楼

支架图纸尺寸有没有呀?发个带尺寸图可以吗?

图纸文件在单位电脑,午发你。最能留个邮箱

发表于 2020-1-2 08:59:20

动手能力强-----------顶


  • 小麦纤维

  • 发信息

  • 精华:0帖
  • 帖子:239帖 | 5054回
  • 注册:2011年8月7日
  • 来自:浙江 绍兴
  •
发表于 2020-1-3 20:15:18
强啊

发表于 2020-1-7 14:37:01
这个貌似能调时间吧?我在闲鱼看到过

  • blacktigerhh

  • 发信息

  • 精华:2帖
  • 帖子:52帖 | 687回
  • 注册:2012年7月19日
  • 来自:北京
发表于 2020-1-7 22:05:55
太厉害????

  • xuyaz

  • 发信息

  • 精华:217帖
  • 帖子:313帖 | 4408回
  • 注册:2011年8月16日
  • 来自:江苏 无锡
  •
发表于 2020-1-8 07:04:20
用调时间,有GPS,通电后有GPS信号就自动设定时间

  • j2268t

  • 发信息

  • 精华:0帖
  • 帖子:66帖 | 1344回
  • 注册:2015年9月24日
  • 来自:河北 沧州
  •
发表于 2020-1-28 20:23:57
这后摄像头。个头真 防水吗 另外给个链接入手研究

发表于 2020-1-30 11:40:18

人才啊


  • xuyaz

  • 发信息

  • 精华:217帖
  • 帖子:313帖 | 4408回
  • 注册:2011年8月16日
  • 来自:江苏 无锡
  •
发表于 2020-1-30 18:35:27

j2268t 2020/01/28 20:23:57 发表在 17楼

这后摄像头。个头真 防水吗 另外给个链接入手研究

厢版本原本装后玻璃内,防水。咸鱼入手,自己搜

发表于 2020-1-30 21:07:03
质量咋样啊!录像清楚吗,会会时常卡顿时常死机!!!!我也想装
