点击:0 | 回复:176 本田XR-V论坛 >  【改装无止境】--[隐藏式HUD抬头显示]&[屌丝音响改装] 多图慎入

  • 我的男神杨杨杨

  • 发信息

  • 精华:24帖
  • 帖子:44帖 | 1256回
  • 注册:2016年8月24日
  • 来自:北京
  •
只看楼主 收藏本帖
发表于 2017-7-27 02:36:21

【改装无止境】--[隐藏式HUD抬头显示]&[屌丝音响改装] 多图慎入



起飞~

啊哈 又见面
觉THIS CAR 已经陪伴我快一年
从买上开始就是买买买 改改改
今天给大家分享最改装两个方面

1:加装隐藏式HUD
2:屌丝音响改装方案
3:其他细节加装

来来来 咱们看图说话 边看边聊

HONDA XRV

HUD就是我们熟知抬头显示器
来源于战斗机 哒哒哒冒蓝火那个,哦,对,那是加特林
现在很车型都原生有HUD,记我第一次见到HUD时候 内心独白:我擦,好JB酷炫!
刚买车时候想加装一个来着,但是作为处女座我,看到某宝很所谓HUD兼职难看到爆炸,你们懂一个大方块放操作台上,毫无美感好吗?(图片我就,自己某宝搜一大堆,
 然后突然有一天,我看到可以给小V用HUD,关键是隐藏式,原装既视感好吗?!
更6是 因为是连接OBD 所以常见 行车落锁,倒车双闪等等 全部都有好吗?!
我擦 毫犹豫 我就果断入手一个,准备当一次小白鼠。
来上步骤,动手能力强车友可以直接忽略啰嗦部分~~~

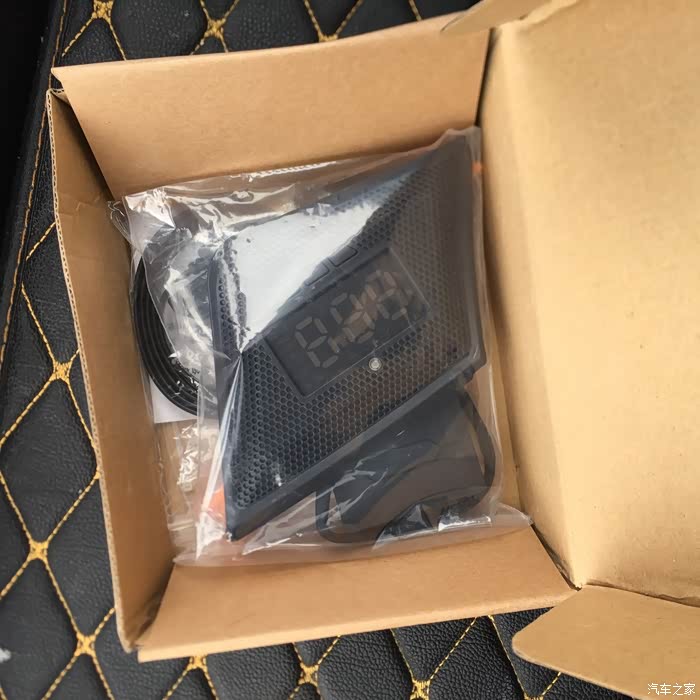

呐,就是它,XRV专用HUD,替换原车高音罩

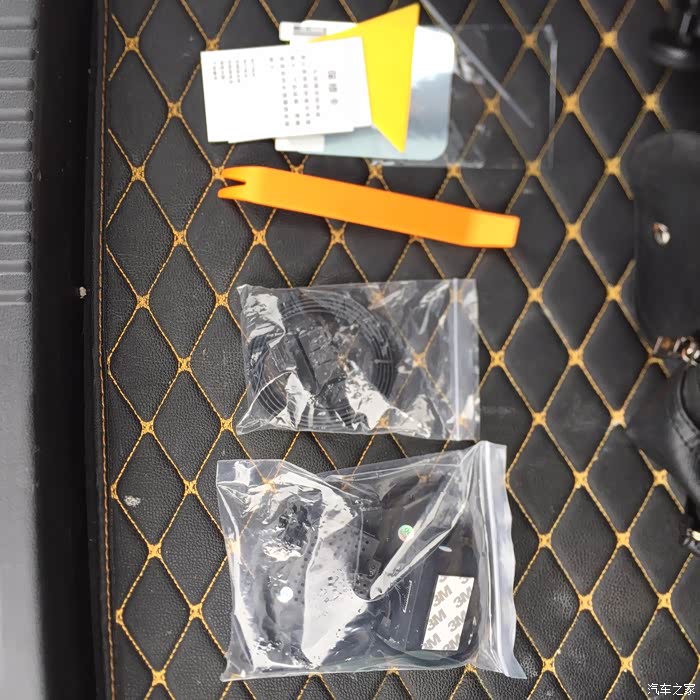

工具~ 还比较全 ,过我还是喜欢用手~ 哈哈 开玩笑

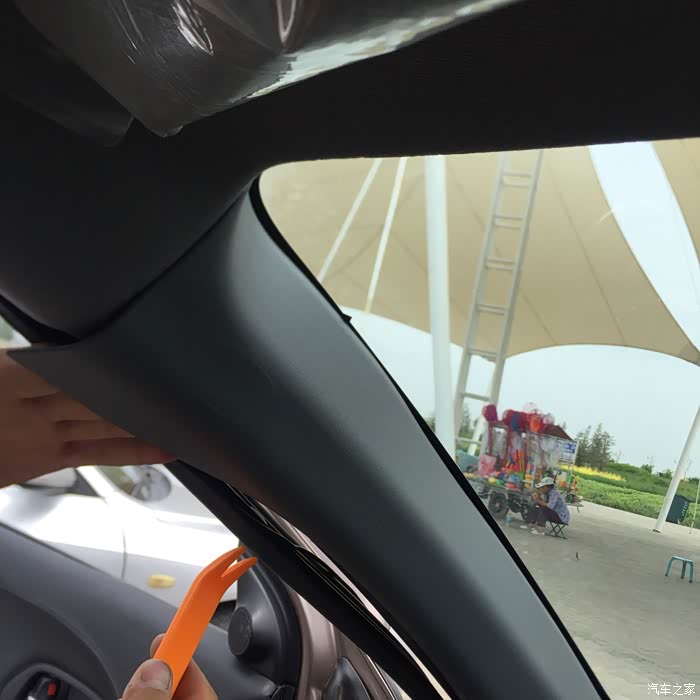

首先,我们把胶条扯掉。什么?扯胶条有什么技巧? 技巧就是,用力扯~~~ 过别扯太 好复原,把A柱门框胶条扯掉后,我们就看到这个玩意,来,翘开你没商量

注意 找到卡扣 事半功倍 要胆大心细~ 嗯 要领

虽然你一直喊着雅蠛蝶 但是我还是将你整条取来

来就是这货,原厂高音罩,因为我车是1.5 原车没有高音头~对,没有! 所以高音罩 其实是个摆设。。。也用考虑将高音头塞到这个HUD预留孔位里~
来,干掉他!

取高音罩时候 其实蛮费力 注意他有一个很小扣 可以找一
有亮点 这个形状~ 梅赛德斯哈哈哈

我,简单粗暴 暴力干掉它,因为确实有点好取,已经被掰变形

干掉原厂高音罩以后就很简单~ 直接把这个东东 放上去 轻轻一按 咔哒
搞定 接来 我们穿线~

穿啊穿 穿到车门边 注意这里还要把HUD控制盒(知道叫对)粘到这里,建议粘到车门这一层

嗯 就是这货~ 粘好他 就可以准备连接OBD
这货带连接OBD线 特!别!! 连接好以后,还用扎带把线缠起来。。。
还好这玩意儿带来扎带

嗯 检查一  差可以 稍后把避光垫还原回去
话说大家买避光垫尽量买没有图案  有图案 暴晒后会有印记~

通电看一眼  没毛病~  本来有个膜是贴在玻璃上,我个人喜欢 而且这个玩意儿 白天也能看清楚 所以 决定先

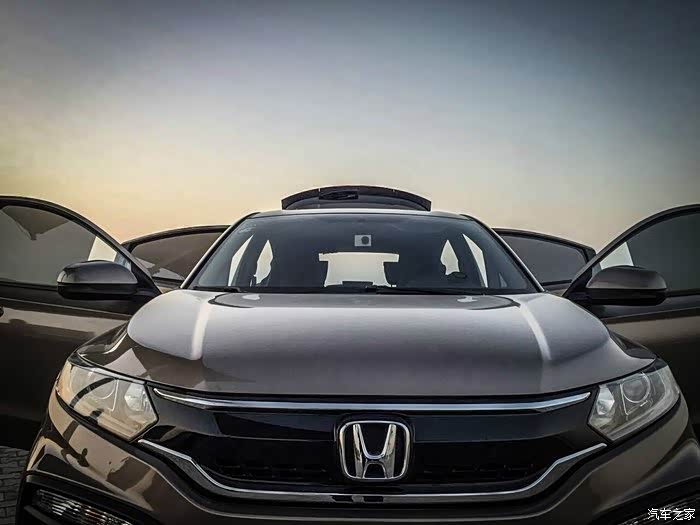

从窗外看 是这货

来来来 测试走一波 白天 大中午 大太阳 显示没毛病 可以可以 很强势

看图说话

晚上时候 就更必说

是他 是他就是他~ 哈哈

PO一张这货说明书
然而这说明书我觉没什么用
因为默认值设置我都很满意

行车落锁 P档解锁 倒车双闪 开门双闪 开门提示  因为一直没加OBD落锁神器 有这货 哈哈 一举两~

关于HUD  总结一
整体还说 还是营造出来一些逼格,用低头看迈速表 值赞~ 我个人喜欢这种简单浮夸显示 所以仁者见仁
因为刚装上 耐久度上 有待考验~ 据说可以显示 水温 转速什么 愧疚 我还没研究出来~

来我们继续一主题【屌丝音响改装】

说起音响,我预算原则是绝对可以超过2K(土豪请尽情鄙视我)
所以 我这个方案 也只是给大家推荐一,毕竟 音响需要好事磨。。。需要慢慢升级
好喇叭 就需要好功放 好主机。。。

扯那么
屌丝方案是
某宝买 中低音喇叭X4 高音头X2 分频器X2 高音罩X2   隔音胶 隔音棉 X5  喇叭垫圈X4 品牌大家自己选吧 杜绝任何广告
然后主机用原厂主机!主机用原厂主机!主机用原厂主机!

为什么?这就是我之前误区,我用是4S给8寸安卓屏 功能虽然,但是硬件给力!简直无力吐槽!白瞎喇叭~
原厂至少是东芝。而且稳定,倒车无延迟。蓝牙电话清晰。用大声喊
缺点是 颜值 没有导航 嗯 为音质 我选择原厂
当然啦 预算够车友 建议你们直接 原厂7寸DA先锋屏+功放+喇叭~

【屌丝方案开始解析】

咳咳 这是喇叭 中低音喇叭 6.5寸 品牌:我说无可以吗

高音头放这里 为什么呢?因为爱情。
是啦 放这里才是听音乐正确姿势 GET

来来来 原厂5寸DA我一直没有扔掉 留着他 果然有用

东芝~ 很人低估他,闲鱼200左右一个 但是,其实他比两千块XX导航要强

这个是~给原厂屏接倒车影像用转接头 某宝入 15一条
因为之前屏幕已经有倒车影像 用重新走线 所以~ 嗯 肯定脸

安喇叭 先拆门板 这个论坛里有很车友发过 详细大家可以参考~ 如图 注意~别硬掰,有插头连着。取门板要暴力与细心结合
门板卡扣要收集好 别丢

拆掉门板先放后备箱

咳咳 隔音贴有点难看 然后分频器这些 直接换喇叭吧 ~

分频器 给高音头服务

干掉原厂喇叭

换上新喇叭

步骤太繁琐 大家估计也没懂~ 嗯 经过一顿拧啊拧 可以把门板装回来

换个方 咱继续拆~

这个 是4S送8寸安卓屏 看到么薄吗? 这功放模块能大到哪儿去?

走你~

从拆掉大屏往里看! 我擦!隔音棉?!还是隔热棉?! 果然噪音来自于轮胎原因,XRV原车做隔音方还蛮

哈哈 我习惯 这个场景 看起来很凌乱 其实。。。 嗯 好像确实有点

原车屏幕 回来吧

测试一倒车影像 没问题

打开听一音乐 嗯
果然 原车CD虽然能说听起来秒天秒
但是比4S给安卓屏来说、、、 谁用谁知道、、、
音响方面我也专业 献丑。。。自己瞎弄玩。。。

最后说一句:终于能放CD 哈哈哈哈哈哈

【第部分--一些细节】

面放几张我车里小细节 算改装吧 希望能给车友们一些好建议

这个 防滑垫? 嗯 一套 夜光 可有可无 6分

这个 小U盘 9分!
体积小 盖子可以盖住
可以存高质量音乐
就是稍微有点发热 目前没出现过问题
推荐~

坐垫~之前帖子里发过  有人喜欢 有人觉好看

脚垫,额 这某宝一大堆 大家自己选合适自己

避光垫 嗯 推荐 确实能减少反光 防晒功能无所谓 主要防反光

这玩意儿 选没花纹然暴晒后 全是印。。。 这个就是没花纹 魔术贴粘扣  推荐

LED 后备箱灯 阅读灯 小灯泡 几十块钱 自己就能换 推荐

好啦~啰嗦这么 ,整车照片我就,我其他贴没少放整车照片

这个贴 咱主要说点‘内务’

车友们一起交流 相互学习~

还有什么想起来我再补充吧  就酱~PEACE

嗯 就先写到这儿~

[ 本帖最后由 拍照片上美片 于 2017-07-27 02:39:59 编辑 ]

分享到:
20
  • 我的男神杨杨杨

  • 发信息

  • 精华:24帖
  • 帖子:44帖 | 1256回
  • 注册:2016年8月24日
  • 来自:北京
  •
发表于 2017-7-27 02:45:11
自己挽尊

发表于 2017-7-27 04:43:57
我来顶你,知道我谁吧,随便安个名

发表于 2017-7-27 06:16:32
微信群过来顶你

  • jylau

  • 发信息

  • 精华:1帖
  • 帖子:16帖 | 5441回
  • 注册:2014年3月16日
  • 来自:黑龙江 鸡西
  •
发表于 2017-7-27 08:30:07
U盘同款  狗东18.9元

  • 我的男神杨杨杨

  • 发信息

  • 精华:24帖
  • 帖子:44帖 | 1256回
  • 注册:2016年8月24日
  • 来自:北京
  •
发表于 2017-7-27 09:06:13

握笔啊啊啊 2017/07/27 04:43:57 发表在 板凳

我来顶你,知道我谁吧,随便安个名

贼6

  • 我的男神杨杨杨

  • 发信息

  • 精华:24帖
  • 帖子:44帖 | 1256回
  • 注册:2016年8月24日
  • 来自:北京
  •
发表于 2017-7-27 09:07:19

jylau 2017/07/27 08:30:07 发表在 4楼

U盘同款  狗东18.9元

32G 像贵些,闪迪

  • 我的男神杨杨杨

  • 发信息

  • 精华:24帖
  • 帖子:44帖 | 1256回
  • 注册:2016年8月24日
  • 来自:北京
  •
发表于 2017-7-27 09:07:52

mz983 2017/07/27 06:16:32 发表在

微信群过来顶你


  • 万维网络

  • 发信息

  • 精华:1帖
  • 帖子:25帖 | 2124回
  • 注册:2015年12月14日
  • 来自:江苏 盐城
发表于 2017-7-27 09:27:15

jylau 2017/07/27 08:30:07 发表在 4楼

U盘同款  狗东18.9元

现在止咯 U盘涨价 做电脑都懂。

  • jylau

  • 发信息

  • 精华:1帖
  • 帖子:16帖 | 5441回
  • 注册:2014年3月16日
  • 来自:黑龙江 鸡西
  •
发表于 2017-7-27 09:37:55

拍照片美片 2017/07/27 09:07:19 发表在 6楼

32G 像贵些,闪迪

我买就32

发表于 2017-7-27 09:47:30
安卓系统 开机等半天

  • 我的男神杨杨杨

  • 发信息

  • 精华:24帖
  • 帖子:44帖 | 1256回
  • 注册:2016年8月24日
  • 来自:北京
  •
发表于 2017-7-27 09:48:34

万维网络 2017/07/27 09:27:15 发表在 8楼

现在止咯 U盘涨价 做电脑都懂。

这也行

  • 我的男神杨杨杨

  • 发信息

  • 精华:24帖
  • 帖子:44帖 | 1256回
  • 注册:2016年8月24日
  • 来自:北京
  •
发表于 2017-7-27 09:52:02

饭没 2017/07/27 09:47:30 发表在 10楼

安卓系统 开机等半天

原厂倒车影像反应快

  • 陈晨橙辰

  • 发信息

  • 精华:1帖
  • 帖子:6帖 | 78回
  • 注册:2016年9月14日
  • 来自:福建 福州
  •
发表于 2017-7-27 11:01:21
方向盘边靠门那边那个板怎么拆?这里直有异响。想拆开看看

  • 我的男神杨杨杨

  • 发信息

  • 精华:24帖
  • 帖子:44帖 | 1256回
  • 注册:2016年8月24日
  • 来自:北京
  •
发表于 2017-7-27 11:12:00

陈晨橙辰 2017/07/27 11:01:21 发表在 13楼

方向盘边靠门那边那个板怎么拆?这里直有异响。想拆开看看

卡扣。用塑料敲棍先

发表于 2017-7-27 11:45:05
顶顶顶,楼主改装都自己安装?那就强到没边

发表于 2017-7-27 13:13:49
某宝怎么搜到撸主抬头显示?

  • 小狐狸坏脑筋

  • 发信息

  • 精华:1帖
  • 帖子:20帖 | 1475回
  • 注册:2015年1月1日
  • 来自:广东 揭阳
  •
发表于 2017-7-27 14:05:20

  • 我的男神杨杨杨

  • 发信息

  • 精华:24帖
  • 帖子:44帖 | 1256回
  • 注册:2016年8月24日
  • 来自:北京
  •
发表于 2017-7-27 14:10:18

再见理想520 2017/07/27 13:13:49 发表在 16楼

某宝怎么搜到撸主抬头显示?

私信吧,实在找

  • 我的男神杨杨杨

  • 发信息

  • 精华:24帖
  • 帖子:44帖 | 1256回
  • 注册:2016年8月24日
  • 来自:北京
  •
发表于 2017-7-27 14:19:56

狐狸脑筋 2017/07/27 14:05:20 发表在 17楼

谢挽

发表于 2017-7-27 14:57:01

抬头哪里来,找到啊
