乌鸦出品---2017款E5尊贵版无损替换原车倒车摄像头



乌鸦提示:改装有风险,请各位谨慎下手,仅供学习交流,有遗漏欢迎指出,不喜勿喷!!!

目录

1乌鸦出品---2015款F3手动豪华版春节提车作业文字:
https://club.autohome.com.cn/bbs/thread-c-407-49723531-1.html
2乌鸦出品---2017款E5尊贵版提车作业及使用感受
https://club.autohome.com.cn/bbs/thread-c-4073-64016324-1.html
3乌鸦出品---2017款E5尊贵版行车记录仪无损后视镜取电
https://club.autohome.com.cn/bbs/thread-c-4073-64156800-1.html
4乌鸦出品---2017款E5尊贵版网站自主选号流程
https://club.autohome.com.cn/bbs/thread-c-4073-64298040-1.html
5乌鸦出品---2017款E5尊贵版加装日行灯带开关
https://club.autohome.com.cn/bbs/thread-c-4073-64355896-1.html
6乌鸦出品---2017款E5尊贵版加装定速巡航
https://club.autohome.com.cn/bbs/thread-c-4073-64498803-1.html
7乌鸦出品---2017款E5尊贵版无损替换原车倒车摄像头
https://club.autohome.com.cn/bbs/thread-c-4073-64583505-1.html
8乌鸦出品---2017款E5尊贵版调整倒车标尺
https://club.autohome.com.cn/bbs/thread-c-4073-64911902-1.html
9乌鸦出品---2017款E5尊贵版加装LED光灯
https://club.autohome.com.cn/bbs/thread-c-4073-65772925-1.html
10乌鸦出品---2017款E5尊贵版更换前门板原厂喇叭
https://club.autohome.com.cn/bbs/thread-c-4073-67364454-1.html
11乌鸦出品---2017款E5尊贵版加装后门板喇叭
https://club.autohome.com.cn/bbs/thread-c-4073-67483184-1.html
12乌鸦出品---2017款E5尊贵版加装功放
https://club.autohome.com.cn/bbs/thread-c-4073-67587568-1.html
13乌鸦出品---2017款E5尊贵版更换LED阅读灯
https://club.autohome.com.cn/bbs/thread-c-4073-70402774-1.html
14乌鸦出品---2017款E5尊贵版更换前盲区摄像头
https://club.autohome.com.cn/bbs/thread/cee67a7887e7742a/79100213-1.html
......未完待续!!!

前言
本来觉2017款E5比2016款多标配倒车影像个福利,省的自己还要去买中控导航,而且中控响应速度比速锐2016款E5顶配那种快很多,很满意,不过提车后几次晚用到倒车影像的时候总觉别扭,为什么呢?看不清楚呀,白天或者光线好的时候还行,就光线差的方,***,感觉倒车影像里有鬼。所以萌生替换原厂摄像头的打算。观察下原厂摄像头位置不好找替换的,所以打算保留原厂摄像头,在牌照位再装个摄像头,原厂那个如果哪天高兴个后视行车记录仪也挺好的。说干就干。

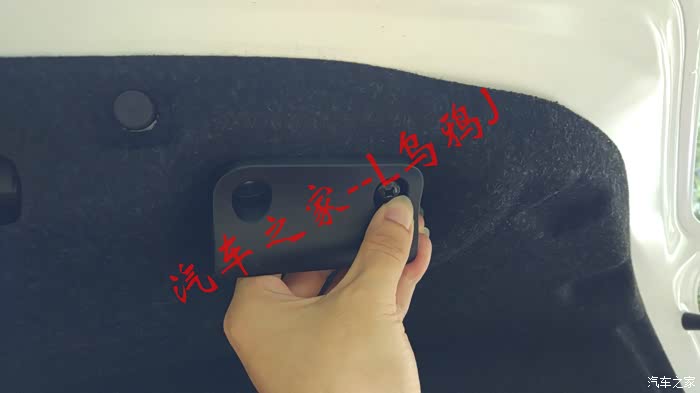

打开后备箱,角有个黑色塑料两个字螺丝 拆下来

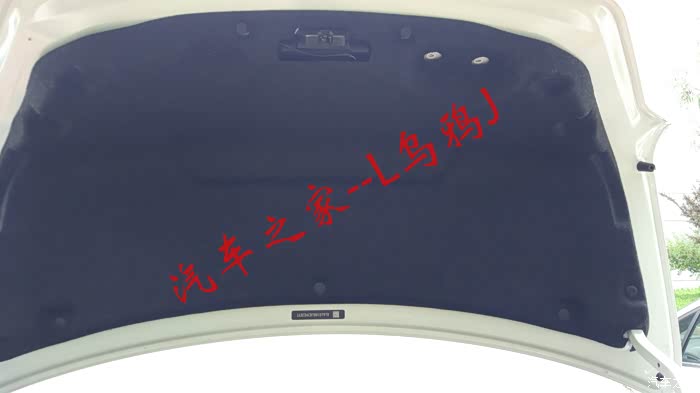

然后有3个卡扣,拽下来就行,拽的过程忘记拍,反正就最普通的后备箱卡扣,注意拽下来以后可能会有部分卡扣折掉,避免不的,不过这种卡扣很好配,汽配城要两个都不用花钱的。

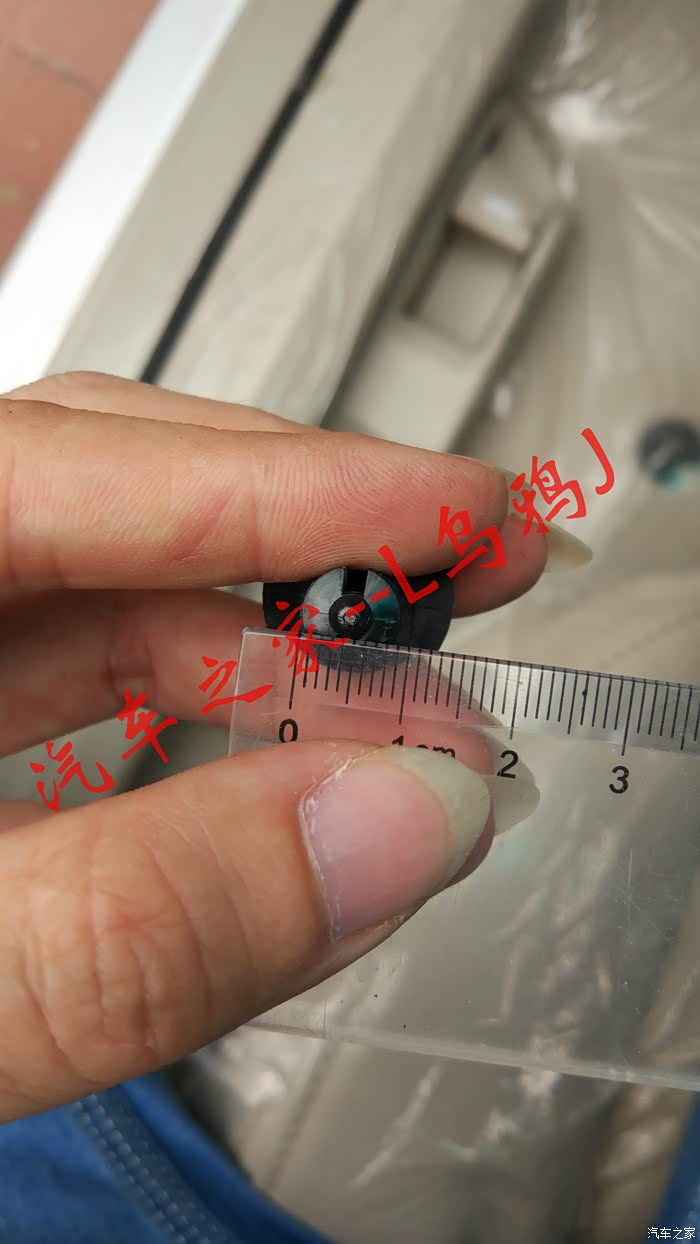

注意拆下来的卡扣直径概9mm左,比般的卡扣略粗,不过也不特别难找,其实少两个卡扣都问题不,这种东西像乌鸦样愿意折腾的人次性买几个或者贴膜的时候管汽配城要几个备用都正常的。

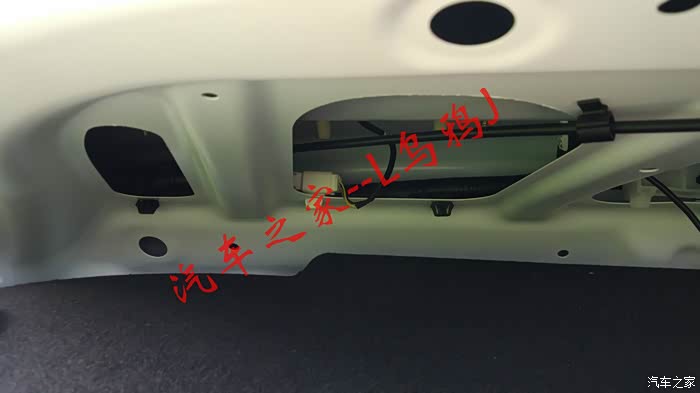

卡扣拆下靠后备箱开口位置的几个就行  不用全拆,注意把锁具部分摘下来,后备箱衬板已经松动,掰开条缝就能看到里面(好邪恶)。

看到这个白色的插头吗?这个就原厂摄像头插头,拔下来看下乌鸦有点蒙逼,这插头没见过,为不破线还希望能找到同样的插头来做到无损安装。

功夫不负有心人,万能的某宝找到同款插头,其实家买公插+端子就可以,母插主要乌鸦打算以后有需要能做个后视行车记录仪用,有点贵,不过主要也快递贵,为免破线,忍

仔细观察下原厂后摄像头的接线定义,又有点蒙逼,4根线,什么鬼?经过万用表测量发现红黑两根为摄像头直流正负极,红为正,黑为负,电压12V,注意ACC电,也就说着车就有点,熄火就没电,又个问题,也就说不能找带灯的摄像头,因为如果带灯的话即使不挂倒挡,正常启动车辆摄像头的灯就会亮,当然如果就喜欢带灯的也可以,要么让他直亮(感觉摄像头会受不)要么不用这个正负极,从倒车灯取正负极,不过还那个原则,不想破线,就这么接吧,反正好的倒车摄像头低照度的就算没灯也很清楚的。至于那根黄线倒车的视频,也就我们传统倒车线的那根莲花头的AV线的中间那根芯,至于透明的那根没整明白啥线,猜想可能视频线的屏蔽层。对由于E5原车导航自带标尺线而且可调的,所以买摄像头的时候不但不能要带灯的而且需要不带标尺线的。

知道接线定义就好办,找根监控的电源线接头,红色正极黑色负极。

又找根不用的色差线(记好像叫色差线,好像也有叫AV线的,又邪恶)这种线买机顶盒,DVD啥的基本都送,不过现在电视都用HDMI这根线基本都用不到。适量减下来段。

这钳子叫啥,老早买的没用过几次,就压这种杜邦头用的,如果没有这个钳子直接焊接也可以

用钳子把正负极的杜邦头压

因为那个色差线其实个头包含两根线,就凸出来的那根铁棍对应根线边圈贴片又对应根线(这跟貌似屏蔽功能)所以找根别的线压杜邦头然后在莲花线中间的那根铁棍对应的芯做对接。(忽略图中压完以后头多出的那股线,乌鸦防止接触不良又折回来焊接下,双保险,其实完全没必要)

其实如果原厂摄像头那个透明的屏蔽线这么感觉没必要,先试试效果,把做好的杜邦头插到插头里,注意把面那个山形的东西用字螺丝刀挑出来,否则杜邦头塞不进去

接完线的效果,因为没有屏蔽层所以怕干扰弄个磁环,其实没啥用。这样相当于把原车从导航穿到后备箱的那根原厂倒车影像线转换成我们通用的摄像头常见的莲花头利用,其实这东西就个转换插头而已。

摄像头买的无灯的,牌照灯处摄像头架子某宝很少有E5型号的,但其实代F3、速锐等等好多车都通用,只要样子这样基本差不多就能用。摄像头135元,品牌不说基本只要某宝专门卖摄像头的标注XX旗舰店的这个价位的摄像头效果都不错。

乌鸦选择后备箱开关左边的那个牌照灯,今天下雨,这原厂牌照灯的留念

刚才看到原厂摄像头插头的方,牌照灯(确切的说应该叫牌照灯罩)有个黑色的东西,这个才牌照灯灯座,忘顺时针还逆时针,拧分之圈就能拆下来,然后按箭头方向用力把拍照灯罩卡扣拆掉。

没费多劲就把原来的牌照灯罩拆下来

新的摄像头+摄像头支架,注意别忘把支架后面那个黑色的泡沫密封圈粘,这东西应该防尘也防止异响。

感觉新的牌照灯架后面的这个黑色的密封圈比原厂的好,因为两边都带胶,应该密封性更好

安装顺序,不要看乌鸦这个,要先把线穿过去,乌鸦只先做个样子,但线传过去以后要先把摄像头侧推进去,否则进不去,主义角度还要用点力气,反正多试试多换几个角度肯定能塞进去,否则还给拆这个装饰框很麻烦。

装好后的效果,看起来还不错,挺合适的。

赶紧插线试试效果。白天实际效果差不多,主要,下面几张对比图

雨天晚有路灯手机未开启闪光灯实际照片,原厂摄像头照片,新摄像头照片(仔细对比可发现原厂摄像头新摄像头焦距略有不同,另外新摄像头的广角效果要略宽点)(除把组照片拼接外无特效处理,新摄像头有波纹状效果为手机拍摄屏幕时出现的,实际没有波纹效果,两张对比照片车辆均保持同位置没动,只更换摄像头)

晴天晚无路灯手机未开启闪光灯实际照片,原厂摄像头照片(基本片漆黑,实际很多区夜晚只有灯或者2米多点的路灯,效果比这个强不多少),新摄像头照片(除把组照片拼接外无特效处理,新摄像头有波纹状效果为手机拍摄屏幕时出现的,实际没有波纹效果,两张对比照片车辆均保持同位置没动,只更换摄像头)

晴天晚无路灯手机开启闪光灯实际照片,原厂摄像头照片(借助倒车灯基本能看清马路牙子),新摄像头照片(除把组照片拼接外无特效处理,新摄像头有波纹状效果为手机拍摄屏幕时出现的,实际没有波纹效果,两张对比照片车辆均保持同位置没动,只更换摄像头)

总结
实际对比发现原厂摄像头白天效果还算满意(白天没有拍,乌鸦懒,反正新摄像头效果查不多少)但夜晚光线越暗效果越差,到很多区只有公园那种白色球形灯的时候倒车基本已经不能通过影像判断否有障碍,而新装的摄像头为低照度摄像头,可以在微弱的光线甚至没有光线仅凭倒车灯清晰的显示出良好的效果且广角角度较视角更宽,美中不足由于摄像头支架角度固定导致摄像头视角偏低,且因为摄像头焦距问题原厂摄像头有定出入需要定时间来适应。但就倒车影像效果来看新摄像头完胜。好,按拆的顺序恢复,收工。

[ 本帖最后由 L乌鸦J 于 2019-02-14 00:10:31 编辑 ]

分享到:
20
  • L乌鸦J

  • 发信息

  • 精华:32帖
  • 帖子:32帖 | 702回
  • 注册:2016年1月30日
  • 来自:北京 昌平
  •
发表于 2017-7-6 14:45:15
占楼留位1

  • L乌鸦J

  • 发信息

  • 精华:32帖
  • 帖子:32帖 | 702回
  • 注册:2016年1月30日
  • 来自:北京 昌平
  •
发表于 2017-7-6 14:45:19
占楼留位2

  • L乌鸦J

  • 发信息

  • 精华:32帖
  • 帖子:32帖 | 702回
  • 注册:2016年1月30日
  • 来自:北京 昌平
  •
发表于 2017-7-6 14:45:24
占楼留位3

发表于 2017-7-6 14:55:54
错!过发现17款倒车影像辅助线随方向盘动神,这个有办法??

发表于 2017-7-6 15:16:27
神牛逼!请教个问题,e5怎么加装前雷达探头,有倒车雷达,但没有前车,导致前几天倒车时候亲别人屁股,然后e5脸花。另外,就需要加装胎压监测,老感觉胎怎么瘪瘪,谢谢。

  • 云端曼步

  • 发信息

  • 精华:334帖
  • 帖子:481帖 | 6257回
  • 注册:2009年7月19日
  • 来自:江苏 泰州
  •
发表于 2017-7-6 16:35:03
此主帖已经被云端曼步设为精华帖

帖子标题:乌鸦出品---2017款E5尊贵版无损替换原车倒车摄像头

精华理由:

发表于 2017-7-7 00:08:52
牛逼啊,乌鸦

发表于 2017-7-7 05:23:09
期待楼主加原厂胎压。原厂记录仪

  • 27670384

  • 发信息

  • 精华:0帖
  • 帖子:24帖 | 265回
  • 注册:2016年11月18日
  • 来自:北京
发表于 2017-7-8 00:12:53
哥什么时候改个轮毂啊?轮子那里缝隙实在太,丑死

  • L乌鸦J

  • 发信息

  • 精华:32帖
  • 帖子:32帖 | 702回
  • 注册:2016年1月30日
  • 来自:北京 昌平
  •
发表于 2017-7-10 11:52:47

see尚 2017/07/06 14:55:54 发表在 4楼

错!过发现17款倒车影像辅助线随方向盘动神,这个有办法??

这个貌似目前没办法 过理论应该可以 电子助力带esp理论应该可行可以研究

  • L乌鸦J

  • 发信息

  • 精华:32帖
  • 帖子:32帖 | 702回
  • 注册:2016年1月30日
  • 来自:北京 昌平
  •
发表于 2017-7-10 11:57:59

叫谢笨蛋 2017/07/06 15:16:27 发表在 5楼

神牛逼!请教个问题,e5怎么加装前雷达探头,有倒车雷达,但没有前车,导致前几天倒车时候亲别人屁股,然后e5脸花。另外,就需要加装胎压监测,老感觉胎怎么瘪瘪,谢谢。

前探头比较加,过可能原车倒车雷达显示在起 需要外接显示器 或者听声音,需要跟刹车线相连(乌鸦倒见过速锐改装可以原车显示器集成到起,理论e5应该也可以,过需要换屏幕成本比较,性价比)。这个可以参考速锐或者其他车型基本通用,乌鸦倒没有加前雷达需求,胎压监测建议加装,过17款也原车仪表总成连接需要外接显示器,乌鸦装某将军品牌内置胎压监测,裸机600,这个需要找安装店安装,毕竟需要做动平衡这个咱们自己弄。人工费用几块钱吧。轮胎感觉憋感觉因为这个车速锐样使用压胎,装胎压监测只要数据没问题就用关注轮胎,比较省心

  • L乌鸦J

  • 发信息

  • 精华:32帖
  • 帖子:32帖 | 702回
  • 注册:2016年1月30日
  • 来自:北京 昌平
  •
发表于 2017-7-10 12:00:09

才斗村 2017/07/07 00:08:52 发表在 7楼

牛逼啊,乌鸦


  • L乌鸦J

  • 发信息

  • 精华:32帖
  • 帖子:32帖 | 702回
  • 注册:2016年1月30日
  • 来自:北京 昌平
  •
发表于 2017-7-10 12:02:26

zxcabc2000 2017/07/07 05:23:09 发表在 8楼

期待楼主加原厂胎压。原厂记录仪

胎压已经加装过目前某宝没有支持17款E5原车胎压检测都16款,就仪表盘集成到。需要外接显示器。过外接显示器还能显示轮胎温度,感觉,17款e5顶配支持原车胎压监测,估计就时间问题,将来应该就有支持。原厂记录仪比较贵,性价比,理论可行

  • L乌鸦J

  • 发信息

  • 精华:32帖
  • 帖子:32帖 | 702回
  • 注册:2016年1月30日
  • 来自:北京 昌平
  •
发表于 2017-7-10 12:03:19

2016 2017/07/07 23:26:52 发表在 9楼

该楼已被删除!
班这车真心错,过就区灯光没有马路亮效果。加装后舒服

  • L乌鸦J

  • 发信息

  • 精华:32帖
  • 帖子:32帖 | 702回
  • 注册:2016年1月30日
  • 来自:北京 昌平
  •
发表于 2017-7-10 12:03:46

浣花惜水 2017/07/07 23:39:53 发表在 10楼

该楼已被删除!
主要还到号逼

  • L乌鸦J

  • 发信息

  • 精华:32帖
  • 帖子:32帖 | 702回
  • 注册:2016年1月30日
  • 来自:北京 昌平
  •
发表于 2017-7-10 12:04:49

27670384 2017/07/08 00:12:53 发表在 11楼

哥什么时候改个轮毂啊?轮子那里缝隙实在太,丑死

轮毂挺难看。其实成本也差知道设计师啥审美,也想换,过囊中羞涩有点舍。如果换话想把轮毂、刹车盘、卡钳、轮胎都起换

发表于 2017-7-10 17:44:31
老感觉e5灯光有问题,乌鸦有什么招吗

  • L乌鸦J

  • 发信息

  • 精华:32帖
  • 帖子:32帖 | 702回
  • 注册:2016年1月30日
  • 来自:北京 昌平
  •
发表于 2017-7-10 18:13:37

叫谢笨蛋 2017/07/10 17:44:31 发表在 19楼

老感觉e5灯光有问题,乌鸦有什么招吗

灯光怎么
