只看楼主 收藏本帖 精华标准
发表于 2019-9-5 16:40:21

奔驰E 原厂涡轮出风口、半原厂旋转高音、顶棚柏林、盲点辅助……



本次改装方案主要内饰整改,参考旗舰车型E320L大柏林配置,旋转音增加了用车仪式感,采用原厂静音控制,这款目前市面品质最接近原厂旋转音,涡轮出风口采用纯原厂出风,开关风阻尼感舒服,外侧镀铬层 增加了整体金属质感,正所谓细节决定成败,能用与完美差距往往就在细节处理,眼镜盒顶棚柏林弥补了中排空缺,顶棚为后排增加丝点缀,盲点辅助考虑安全所涉及,经常驾车车友肯定知道盲点重要性(文中有详细介绍)
如果您有方案,欢迎讨论区进行互动

本次改装案例:
车型:奔驰E300L 豪华
改装方案:
3D旋转音(原厂静音控制,同步原车64色氛围灯)
原厂涡轮出风口(增加中层氛围灯,点亮整个前排)
眼镜盒柏林(增加中排音效,文中会有详细介绍)
顶棚柏林(空荡荡后排,增加丝点缀)
盲点辅助(考虑到驾车比较,所以增加项安全性配置)

预告!!!!!
奔驰E视频播放功能已实现,种方案下篇文章分享。

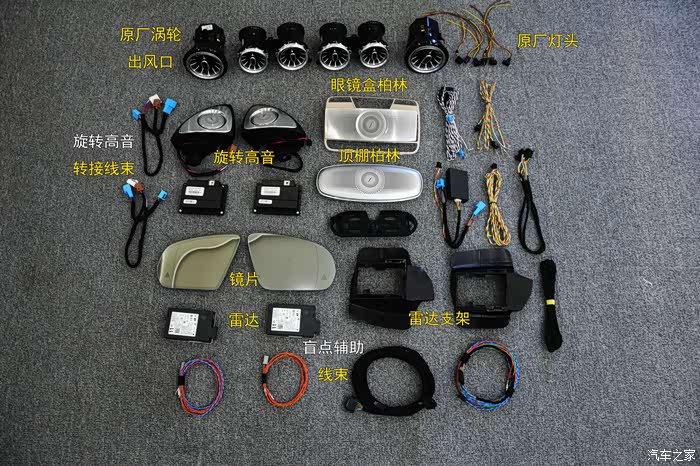

便本次升级全部配件

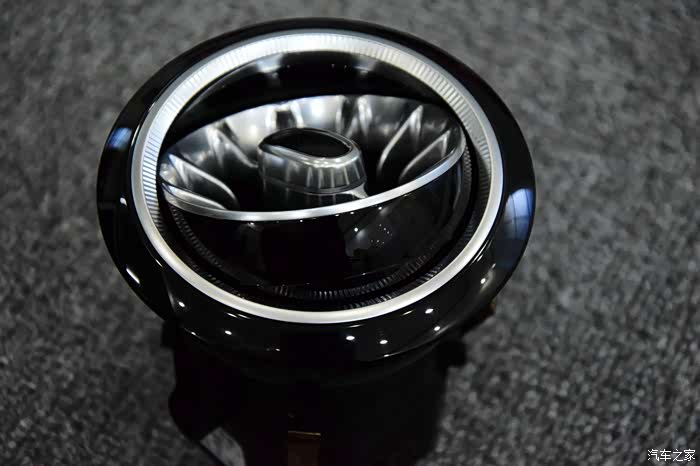

原厂出风口质感细腻,金属感十足,手开关风口阻尼感强

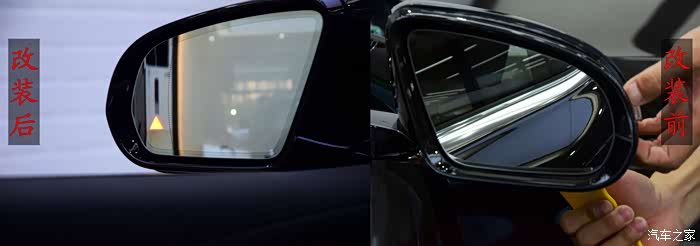

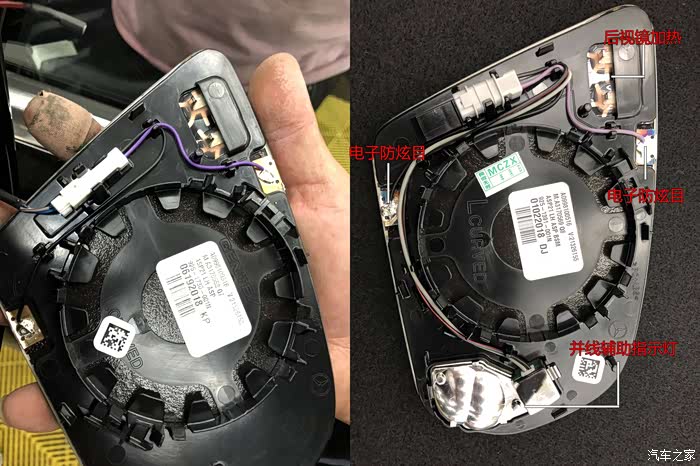

配盲点镜片带有 并线辅助提示灯,电子防炫目后视镜加热功能

盲点辅助
需要安装后雷达传感器:右后保险杠雷达传感器,位于后保险杠,其作用监测车外后视镜无法观察到区域内物体(障碍物或车辆),监测距离S=0.18~30m,分辨率为S=0.04m,探测角为80°,追踪探测角度为130°。

功能介绍

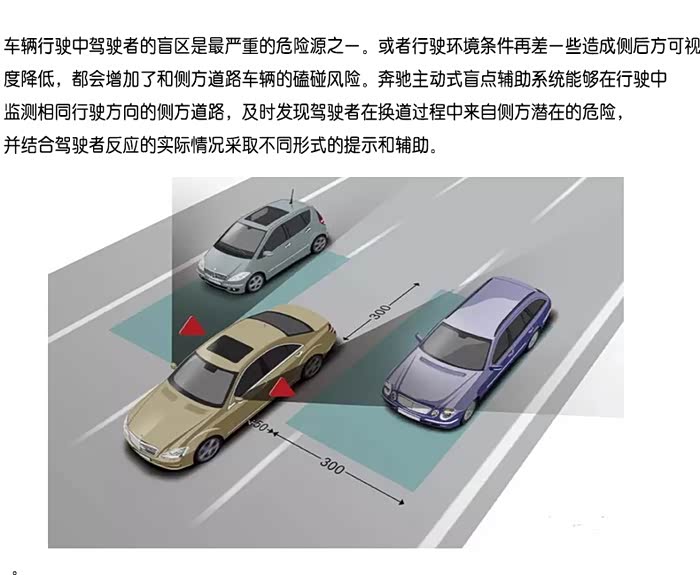

主动式盲点辅助系统利用近距离雷达监测后部及侧面驾驶员视野范围外且无法在后视镜中看到区域,即“盲点区域”。当该区域内存在车辆时,系统会向驾驶员发出视觉声讯警示。从广义来说,主动式盲点辅助系统起扩展后视镜功能作用。此外,主动式盲点辅助系统还可执行制动系统主动干预,该干预作用在特定车轮进行,对车辆具有路线校正功能。如果检测到与处于盲点区域内车辆存在碰撞风险,则通过制动干预功能可避免事故发生或降低碰撞严重程度,其工作原理如图所示。

系统警告信息:盲点辅助系统通过视觉声讯警示驾驶员,视觉警告通过右侧外部后视镜中盲点辅助系统警告灯输出;声讯警告通过仪表盘扬声器输出,该扬声器由仪表盘直接促动。当车辆以30km/h以速度行驶时,如果盲点辅助系统检测到某车辆位于雷达传感器系统捕获区域内,则警告灯呈红色亮起,向驾驶员发出警告。当有车辆经过捕获区域时,无论其与本车相对速度如何,都会发出警告。由于车速差较反应时间较,因此,输出警告信息中有时不包含任何附加数值。如果驾驶员在警告灯亮起情况下仍然试图变换车道,并通过操作组合开关设置转向信号,则盲点辅助系统还会通过仪表扬声器发出次双警告信号,警告灯闪烁。此时,转向柱管模块控制单元直接读取组合开关位置信号,并通过Flex Ray将其传送至雷达传感器控制单元。当车辆离开捕获区域后,则正在闪烁警告灯熄灭

盲点辅助系统启用:主动式盲点辅助系统启用,需要在中控屏中选取“车辆”菜单中“驾驶辅助系统”进入“盲点辅助系统”(Blind Spot Assist),当车辆以V≥30km/h速度向前行驶时,该系统激活。此外,雷达传感器每次启用前都会进行系统自检,只有功能测试成功,系统才可启用。若识别到传感器脏污或结冰等,则无法启用,并会在仪表中显示相应故障信息。


拆卸中控屏,安装涡轮出风口

所有线束外侧通过阻燃胶带缠绕,美观、安全

安装眼镜盒柏林音频并线
眼镜盒柏林位于前排中央位置,声场取中置音源!声场取中置音源!声场取中置音源!
重要事情说遍,大柏林单独声场控制,但小柏林功放并无单独音频线,般做法取门板中音线束,但大家都知道,小柏林采用被动式分频,门板中音与音采用条音频线控制,通过喇叭电阻趋保低 决定发声,所以如果采用门板并线,就会导致眼镜盒发声过尖,就想有个人直在你耳朵旁喊叫~~无法忍受,最完美方案采用中置发声,中置全频喇叭,发声匀称,不会有太尖声,音厂十分舒服。


切安装就绪,编程期待效果~

顶棚柏林,弥补原车中排空缺

原厂款静音控制
通过原厂声控模块控制,方向盘静音按键控制旋转
静音缩回去
播放音乐转出来
100%模拟原厂,仪式感十足,目前市面最副厂旋转音,外观亮面镀铬材质,尽显奢华

找不同


白天效果
原车自带64色氛围灯,后期增加了旋转音(门控氛围灯)作为点缀,画龙点睛之笔
原车方有屏幕氛围灯,下方有中控以及门板氛围灯,唯独缺少了中间涡轮出风口氛围灯,整体效果质感提升

夜晚效果
柏林之声13件套,音场分布右环绕,中排仅有中置个喇叭,增加中排顶棚柏林&眼镜盒柏林,声场扩散全车

64色同步原车氛围灯

为空荡荡后排增加丝点缀--顶棚柏林
同步原车64色氛围灯



完工~

[ 本帖最后由 潇洒灬老白 于 2019-09-23 13:42:33 编辑 ]

分享到:
20
  • 潇洒灬老白

  • 发信息

  • 精华:0帖
  • 帖子:47帖 | 6685回
  • 注册:2011年10月31日
  • 来自:北京
  •
发表于 2019-9-5 16:40:28
[ 本帖最后由 潇洒灬老白 于 2019-09-20 08:51:47 编辑 ]

发表于 2019-9-6 01:00:32
顶棚2个有牌子吗,私,关注

发表于 2019-9-6 05:41:39
静音协议旋转米?能同步彩模式氛围灯吗?

  • 潇洒灬老白

  • 发信息

  • 精华:0帖
  • 帖子:47帖 | 6685回
  • 注册:2011年10月31日
  • 来自:北京
  •
发表于 2019-9-6 08:21:41

赭石灰 2019/09/06 05:41:39 发表在

静音协议旋转米?能同步彩模式氛围灯吗?

可以同步色彩,价格我窗发给您

  • 新型星

  • 发信息

  • 精华:0帖
  • 帖子:29帖 | 520回
  • 注册:2009年3月20日
  • 来自:浙江 丽水
发表于 2019-9-6 08:55:10

潇洒灬老白 2019/09/05 16:40:21 发表在 主楼

本次改装方案主要内饰整改,参考旗舰车型E320L柏林配置,旋转音增加用车仪式感,采用原厂静音控制,这款目前市面品质最接原厂旋转音,涡轮出风口采用纯原厂出风,开关风阻尼感舒服,外侧镀铬层 增加整体金属质感,正所谓细节决定成败,能用与完美差距往往就在细节处理,眼镜盒顶棚柏林弥补中排空缺,顶棚为后排增加丝点缀,盲点辅助考虑安全所涉及,经常驾车车友肯定知道盲点重要性(文中有详细介绍)如果您有方案,欢迎讨论区进行互动本次改装案例:车型:奔驰E300L 豪华改装方案:3D旋转音(原厂静音控制,同步原车64色氛围灯)原厂涡轮出风口(增加中层...

,能发张盲点模块安装具体位置图片或者说明给我吗?我安装后出现故障说位置对,谢谢。

发表于 2019-9-6 09:09:43
关注,想咨询价格

发表于 2019-9-6 10:07:37
难怪那么人喜欢改装,真漂亮。。。

  • 潇洒灬老白

  • 发信息

  • 精华:0帖
  • 帖子:47帖 | 6685回
  • 注册:2011年10月31日
  • 来自:北京
  •
发表于 2019-9-6 10:14:26

新型星 2019/09/06 08:55:10 发表在 5楼

,能发张盲点模块安装具体位置图片或者说明给我吗?我安装后出现故障说位置对,谢谢。

盲点故障解决方案

方案换门控单元模块,有可能配件匹配产生错误代码

方案改后杠雷达模块位置,奔驰E盲点对雷达位置要求特别精细,原车有钢印,可以比对这来,第个就找同型号车型进行对比,您可以参考这两张图进行位置调整


  • 潇洒灬老白

  • 发信息

  • 精华:0帖
  • 帖子:47帖 | 6685回
  • 注册:2011年10月31日
  • 来自:北京
  •
发表于 2019-9-6 10:14:46

aqy2c7y6w 2019/09/06 10:07:37 发表在 8楼

难怪那么人喜欢改装,真漂亮。。。

性价比极 套改装方案,瞬间提升整车颜值

  • 潇洒灬老白

  • 发信息

  • 精华:0帖
  • 帖子:47帖 | 6685回
  • 注册:2011年10月31日
  • 来自:北京
  •
发表于 2019-9-6 10:14:57

aea3k8m7x 2019/09/06 09:09:43 发表在 6楼

关注,想咨询价格

没问题,窗发给您

  • 新型星

  • 发信息

  • 精华:0帖
  • 帖子:29帖 | 520回
  • 注册:2009年3月20日
  • 来自:浙江 丽水
发表于 2019-9-6 10:16:13

潇洒灬老白 2019/09/06 10:14:26 发表在 9楼

盲点故障解决方案方案换门控单元模块,有可能配件匹配产生错误代码方案改后杠雷达模块位置,奔驰E盲点对雷达位置要求特别精细,原车有钢印,可以比对这来,第个就找同型号车型进行对比,您可以参考这两张图进行位置调整

原厂钢印什么样子呀?

  • 潇洒灬老白

  • 发信息

  • 精华:0帖
  • 帖子:47帖 | 6685回
  • 注册:2011年10月31日
  • 来自:北京
  •
发表于 2019-9-6 10:16:41

新型星 2019/09/06 10:16:13 发表在 12楼

原厂钢印什么样子呀?

拆开后杠之后就能看到,安装盲点技术方面,经验也重要

  • 新型星

  • 发信息

  • 精华:0帖
  • 帖子:29帖 | 520回
  • 注册:2009年3月20日
  • 来自:浙江 丽水
发表于 2019-9-6 10:23:14

潇洒灬老白 2019/09/06 10:16:41 发表在 13楼

拆开后杠之后就能看到,安装盲点技术方面,经验也重要

之前提示边安装位置对,把边弄过之后现在又提示边安装位置对,反正安装速就提示没有用,在国道城乡路开都没事,只要速半时就故障出现

  • 潇洒灬老白

  • 发信息

  • 精华:0帖
  • 帖子:47帖 | 6685回
  • 注册:2011年10月31日
  • 来自:北京
  •
发表于 2019-9-6 10:41:24

新型星 2019/09/06 10:23:14 发表在 14楼

之前提示边安装位置对,把边弄过之后现在又提示边安装位置对,反正安装速就提示没有用,在国道城乡路开都没事,只要速半时就故障出现

面有两套方案,您可以尝试
看问题 应该还位置没有调整

发表于 2019-9-7 13:28:46
老白私聊

发表于 2019-9-7 13:29:17
友才能联系你。。。

发表于 2019-9-7 13:29:32
你家贴xp车衣吗

发表于 2019-9-7 13:48:52
旋转

  • 潇洒灬老白

  • 发信息

  • 精华:0帖
  • 帖子:47帖 | 6685回
  • 注册:2011年10月31日
  • 来自:北京
  •
发表于 2019-9-9 08:33:55

精诚金融 2019/09/07 13:29:32 发表在 18楼

你家贴xp车衣吗
