弄懂了就不难-----12款CROSS换正时套件详细作业



7年半10万公里该换了吧


正时套件买了年多,总不得空,平时跑还是有点担心,万挂在路那就掉的大了。正好这几天天气好。决定动手了。各种学习。坛子里有各种作业贴,也借鉴了307论坛的经验。决定自己折腾了。

声明:本人比较懒,个人做事太脏,就不照相了。图片都是借的坛子里的同学的。在此并感谢了。

工具


1、千斤顶2个,个拆轮胎,个顶发动机。木块若干及毛巾,顶发动机用。
2、大块塑料布,需要躺倒作业。不怕脏可以不用。
3、组合工具……各种套筒、星型梅花——不说了。面借鉴别人的图说明。有点不全。

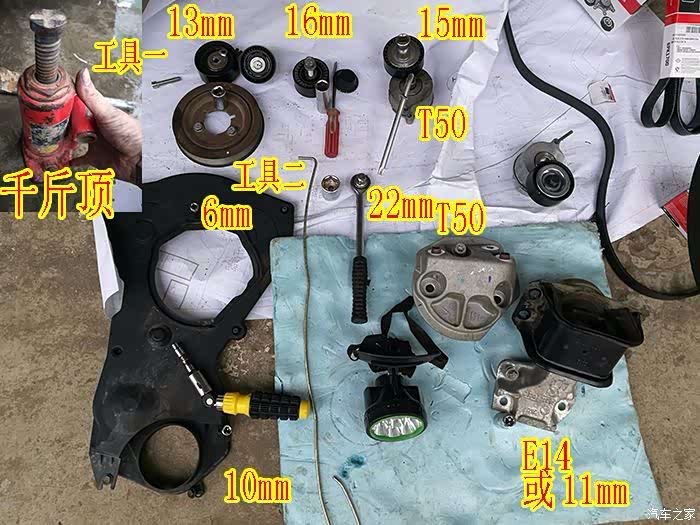

借的307论坛的图片

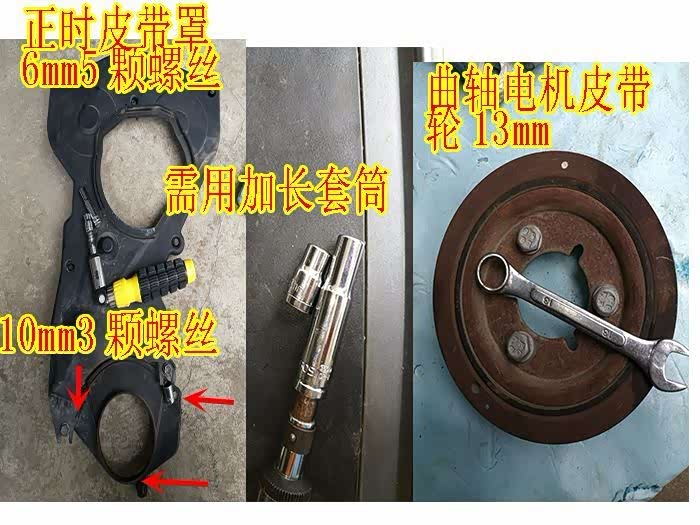

借的307论坛的图片(后面借的图片就不说明了)

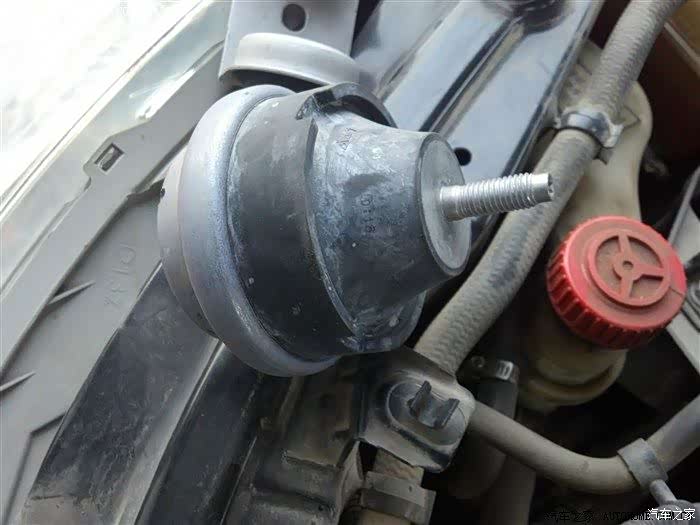

买的这样的机脚胶

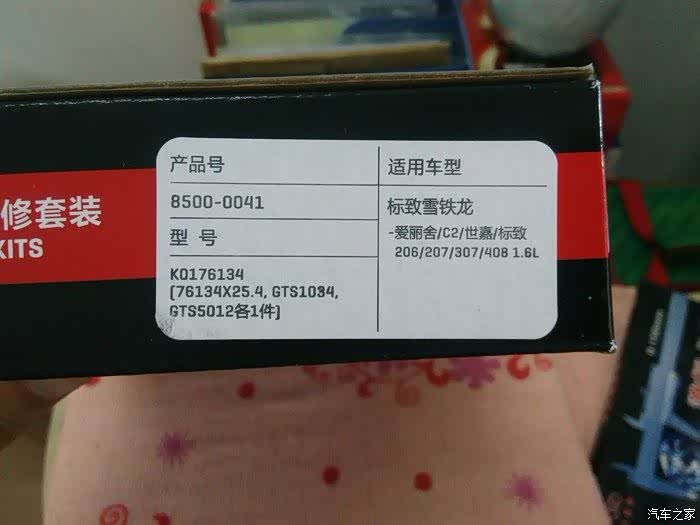

这样的正时套件

这样的皮带

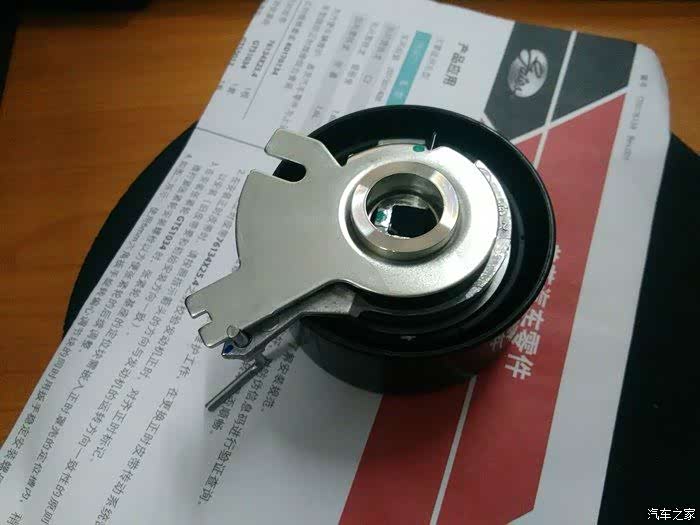

张紧轮,注意那个弧形的带缺口,安装的时候那个缺口要卡住张紧轮仓里面的定位销。没卡住装回去不算数。片带缺口的是定位片,边是定位指针。

惰轮,这个拆装简单

外围各种拆


步骤:

1、拆右前轮。拆轮胎仓护板。皮带仓侧护板和前护板的部分都拆(包括底的螺丝,好做事)。时间的车,拆护板时螺丝和卡子会损,注意备件或应对措施。我备了塑料卡子,不能用卡子的,直接喷枪烧钢钉钻眼用自攻螺钉替代。
2、顶起发动机。不管有没有发动机护板,都用毛巾和木块(我用的木板和木踢脚线边角余料)配合千斤顶,稍微得力托住即可,不要太使劲,以防顶油底壳。
3、拆发动机支架。拆面的横担简单。支架胶的顶帽,太紧就用起子顶住帽顶的铁边用锤子逆时针敲,很简单就可以拆来。
4、拆支架胶。同,用大起子锤子逆时针敲,慢慢斩,也顺利拆来。
5、拆正时仓护板。6个的套筒,顶3个,中间2个螺丝,松掉。最面还有3个螺丝要在车轮仓,等拆完空调和发电机皮带轮后才能作业。
6、拆空调发电机皮带轮。拆三个螺丝。慢慢往外拉,紧的话给点油,很容易拿来。
7、拆正时仓护板沿3个螺丝,拿掉护板,拿出皮带轮座塑料护套。

最好是正时仓侧护板和轮胎仓前护板的部分都拆,好做事。

看到坛子里的朋友的帖子这样顶发动机。借鉴过来,改成用毛巾垫木板用千斤顶支撑。主要是考虑油底壳的安全。

拆这个横担面的机脚胶顶端的帽子需要锤子和大起子敲。同样,拆机脚胶也要用同样的办法逆时针敲。般不敲是拆不来的。

拆发动机托臂(内外两个)就比较简单了。拆开里面 的托臂才可以拿掉正时仓外壳。

拆正时仓外壳也简单。面3个,中间2个,最面3个螺丝

拆机脚胶就是敲这个家伙紧挨橡胶的铁疙瘩的边缘。农村话叫宰!

核心部件拆卸


步骤:
1、固定顶的2凸轮和最底的曲轴轮。最简单的办法在用套筒扳手套住曲轴轮紧固螺母,顺时针调整曲轴轮。到手的凸轮标记缺口在12点位置,右手的凸轮标记缺口正好在13点半的位置,曲轴轮标记正好在6点钟位子。这三个标记位置是同步的。用工具固定2凸轮和曲轴轮。
2、松开张紧轮固定螺栓,拿张紧轮就可以拿皮带了。拿皮带前注意观察皮带的运行方向。新皮带安装也要注意方向,皮带箭头朝车头方向即可。
3、拆惰轮。立即安装新惰轮。

核心部件安装


步骤:
1、标记皮带。选任齿为1齿(凸起的,不是指的凹槽),与皮带箭头方向相反,逆时针往后数找到第52和72齿。标记。我用的单面胶带。
2、安装顺序:曲轴轮--惰轮--右凸轮-凸轮--水泵--张紧轮。
3、曲轴轮:皮带第齿对准曲轴轮标志缺口。用3公分的木片挤住皮带,防止面作业时皮带跑出来。
4、凸轮:皮带绕过惰轮后就可以套进凸轮了,注意52齿和72齿要正好对准各自缺口。如果出现右边凸轮(边不会,如果出现同样办法)对齿装不进去的情况,很简单的办法就是用套筒卡住右边凸轮螺母对凸轮进行微调(在不拿掉定位栓的情况,微调是允许的)。微调后般很容易装入皮带。
5、张紧轮和水泵。张紧轮绕住皮带,手得劲,先把螺栓进去几扣,然后注意张紧轮定位片较的部分有个缺口,将这个缺口卡住张紧轮仓里面那个突出的圆柱体定位销(安装前注意看),开始紧固螺栓,紧固后,往回松点,开始调整张紧轮。
6、调整张紧轮:
A\  用6个的内六角卡住调整柄,顺时针或逆时针(个方向能转动,另个方向定转不动)使劲转(这时般张紧轮不会跟转的),让定位指针在缺口或越过定位片的缺口半公分的样子。
B\  用套筒扳手套住曲轴轮螺母,顺时针盘曲轴轮,需要使劲,曲轴运行到某个点时会很紧,越过这个点后立即很轻。
C\ 盘几圈曲轴后,看张紧轮定位指针,如果回到定位片缺口的边了,再用前面同样的办法转调整柄(般方向与前面正好相反,比如,如果前面是顺时针调整的,后面就是逆时针调整),再次让定位指针越过定位片缺口或正对缺口。如果前面盘曲轴定位指针正好回到缺口,就继续盘曲轴,盘了后如果还在缺口,就不用调整了。
D\  同再盘曲轴轮。
如此循环,确保不管怎么转曲轴轮,定位指针都在定位片缺口处或略微越过缺口点点,不再跑到边即可。
E\  检查调整皮带松紧度。手指捏住皮带可以90度翻转或按压皮带可以沉1公分即可。太紧太松继续往回调调整柄。注意调整的时候定位指针的位置。
F\  盘完几圈曲轴轮后,你会发现原来皮带的标记已经与凸轮和曲轴轮的标记偏离了。没问题。有好事者统计,皮带要转67圈后会再次对准原来的标记。你不可能盘67圈,那会累死。
G\  调整完张紧轮后,确认无误,紧固张紧轮。检查各种安装到位,没有问题了。清理皮带仓,拿掉凸轮和曲轴紧固件。准备启动发动机。
H\   启动发动机,转十来秒。熄火。继续检查安装情况。确保定位指针在缺口处或缺口右边点点。无误后,开始逆向回装。

拆开正时仓就是这样的。松开张紧轮就可以拿皮带。

右两个凸轮的标记缺口,个在12点位置,个在13点半位置。标记的位置到了,可以次性固定到位,几乎不会有偏差。

曲轴轮标记,在6点位置。安装的时候,最开始从这里装,皮带1齿对准这个标记,入位,注意皮带箭头朝向车头方向(当皮带箭头部分在两个凸轮位置的时候,到底曲轴轮处正好是方向相反)。然后用3公分的木片挤住(皮带与边沿的铁包围之间),方便面作业的时候不至于面跑出来。

对好就是这个样子。

这是面两个凸轮固定的方式。

曲轴轮固定。不太好操作。我用的内六角扳手。看到机油滤清器了吗?不晓得怎么会在这里。呵呵呵

注意1--52--72齿,对好就是这个样子

调整的时候,开始旋转调整柄,让定位指针要在定位片的右边。盘曲轴轮,如果回到缺口就OK,如果指针跑到缺口的边了,就继续转调整片,让指针回到缺口或过缺口到右边点点。循环,甚至启动发动机,直到指针稳定在缺口处或右边点点即可。

调整好后就是这样:正好在缺口处或略微过缺口点点,这个图稍微有点偏,问题不大,但是不好。因为皮带跑段时间会松,松了指针会继续往跑。

外围逆向回装要点


1、装回皮带轮座护套,装回正时仓外壳。先稍微紧外壳的面螺丝,然后把最面的三个螺丝好。
2、安装皮带轮。空调和发电机皮带轮装回技巧。给皮带轮座抹点油,同样给皮带轮内口也抹点油。不用拆别的方,直接套皮带往皮带轮座里套,套的时候有点紧,没问题,皮带轮有缺口,可以用工具别(我用的内六角扳手),很容易套进去的。套进去后转动皮带轮,对螺丝孔,再用同样的办法装外面的皮带轮,对住孔后,直接螺丝。慢慢带螺丝,很容易就到位了。
3、装发动机外托臂的时候,发动机般 会有点位移,可能不太好对螺孔,可以适当调整底千斤顶,差不多了,直接套螺丝,用螺丝的力量把发动机调整到位。
4、其他略。

借的同学的缺口轮。空调发电机皮带轮安装,先装这个,用面文字说明的办法,抹油,直接皮带入位,硬套。很简单。

再装这个,也用文字说明的办法,直接皮带到位,对好孔,直接用螺丝带,很好装的。

难不难?掌握要点,勤快,工具到位,其实不难 !开出去溜圈,感觉不错!

[ 本帖最后由 猴仗剑走天涯 于 2019-11-21 08:04:06 编辑 ]

分享到:
20
  • 天天快乐好好生活

  • 发信息

  • 精华:106帖
  • 帖子:1232帖 | 45517回
  • 注册:2012年5月29日
  • 来自:山东 泰安
  •
发表于 2019-11-20 21:09:57
此主帖已经被天天快乐生活设为精华帖

帖子标题:弄懂难-----12款CROSS换正时套件详细作业

精华理由:12款CROSS换正时套件详细作业

  • 天天快乐好好生活

  • 发信息

  • 精华:106帖
  • 帖子:1232帖 | 45517回
  • 注册:2012年5月29日
  • 来自:山东 泰安
  •
发表于 2019-11-20 21:11:00
也7年半  到8万。暂时换~

  • 天天快乐好好生活

  • 发信息

  • 精华:106帖
  • 帖子:1232帖 | 45517回
  • 注册:2012年5月29日
  • 来自:山东 泰安
  •
发表于 2019-11-20 21:12:33

  • 猴仗剑走天涯

  • 发信息

  • 精华:53帖
  • 帖子:380帖 | 16242回
  • 注册:2012年10月29日
  • 来自:湖北 黄石
  •
发表于 2019-11-21 07:35:02

天天快乐生活 2019/11/20 21:11:00 发表在 板凳

也7年半  到8万。暂时换~

你就担心?过我换皮带张紧轮确实完无损,只惰轮有点松

  • 猴仗剑走天涯

  • 发信息

  • 精华:53帖
  • 帖子:380帖 | 16242回
  • 注册:2012年10月29日
  • 来自:湖北 黄石
  •
发表于 2019-11-21 07:35:12

天天快乐生活 2019/11/20 21:12:33 发表在


  • 天天快乐好好生活

  • 发信息

  • 精华:106帖
  • 帖子:1232帖 | 45517回
  • 注册:2012年5月29日
  • 来自:山东 泰安
  •
发表于 2019-11-21 17:11:00

猴仗剑走天涯 2019/11/21 07:35:02 发表在 4楼

你就担心?过我换皮带张紧轮确实完无损,只惰轮有点松

担心,质量刚刚

  • 天天快乐好好生活

  • 发信息

  • 精华:106帖
  • 帖子:1232帖 | 45517回
  • 注册:2012年5月29日
  • 来自:山东 泰安
  •
发表于 2019-11-21 17:11:08

猴仗剑走天涯 2019/11/21 07:35:12 发表在 5楼

哈哈哈哈

  • nnnono

  • 发信息

  • 精华:0帖
  • 帖子:66帖 | 3917回
  • 注册:2011年8月21日
  • 来自:福建 厦门
  •
发表于 2019-11-22 09:51:23
这个厉害。我还老老实实找维修厂。

  • ronhyk

  • 发信息

  • 精华:19帖
  • 帖子:90帖 | 5214回
  • 注册:2012年7月3日
  • 来自:广东 中山
  •
发表于 2019-11-22 12:09:25
贴留名,真详细!

  • lin_hb

  • 发信息

  • 精华:71帖
  • 帖子:344帖 | 52928回
  • 注册:2010年4月9日
  • 来自:福建 福州
  •
发表于 2019-11-22 12:44:14

发表于 2019-11-22 15:34:32
厉害!这个都能自己动手

发表于 2019-11-22 17:18:56
厉害,我6年到5W就等10年再说

  • 猴仗剑走天涯

  • 发信息

  • 精华:53帖
  • 帖子:380帖 | 16242回
  • 注册:2012年10月29日
  • 来自:湖北 黄石
  •
发表于 2019-11-23 18:03:24

ronhyk 2019/11/22 12:09:25 发表在 9楼

贴留名,真详细!



  • 猴仗剑走天涯

  • 发信息

  • 精华:53帖
  • 帖子:380帖 | 16242回
  • 注册:2012年10月29日
  • 来自:湖北 黄石
  •
发表于 2019-11-23 18:03:50

lin_hb 2019/11/22 12:44:14 发表在 10楼



  • 猴仗剑走天涯

  • 发信息

  • 精华:53帖
  • 帖子:380帖 | 16242回
  • 注册:2012年10月29日
  • 来自:湖北 黄石
  •
发表于 2019-11-23 18:05:00

stenley123 2019/11/22 15:34:32 发表在 11楼

厉害!这个都能自己动手

动手发现这个相对简单!
